केबल टाई गन मशीन तकनीकी पैरामीटर
टाई विनिर्देशों: 2.5X100 मिमी
न्यूनतम बंडल व्यास mm 2.0 मिमी
तार के लिए अधिकतम बंडल व्यास: wire 18 मिमी
ट्यूब के लिए अधिकतम बंडल व्यास: tube 16 मिमी
बंडल दक्षता: 0.7 / पीसी
बिजली की आपूर्ति:
मेजबान शरीर: एसी 220 वी 50/60 हर्ट्ज
हाथ बंदूकें गन: डीसी 24V (ऑटो रूपांतरण)
हवा का दबाव: 5 किलोग्राम / सेमी 2

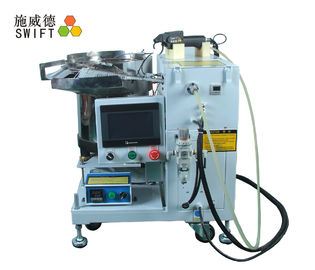

मेजबान मशीन का आकार: L 690 XW 670 XH 670 मिमी (मशीन को पाइप लाइन के नीचे रखा जा सकता है)
कुल वजन: 140 किग्रा (कैस्टर के साथ, स्थानांतरित करने के लिए आसान)

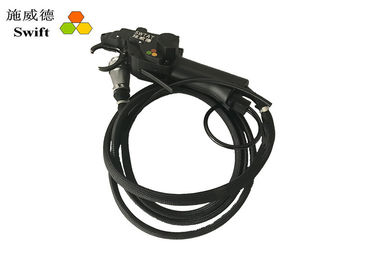

हाथ में बंदूक का आकार: 250X 102 X 64 मिमी
हाथ केबल टाई गन: 0.85 किग्रा
उत्पाद का नाम | स्वचालित केबल टाई गन मशीन |
टाई विनिर्देशों | 2.5 * 100 मिमी |
मिन बंडल व्यास | 2mm |
तारों / ट्यूबों के लिए अधिकतम बंडल व्यास | 18mm / 16mm |
बंडल गति | 0.7S / प्रति केबल संबंध |
बिजली की आपूर्ति | एसी 220 वी 50/60 हर्ट्ज |
हवा का दबाव | 5 किलोग्राम / सेमी 2 |
प्रमाण पत्र | सीई |
केबल टाई गन मशीन सुविधाएँ
1. यह अव्यवस्थित रूप से ढीली सामग्री केबल कंपन प्लेट में, केबल टाई बंदूक के लिए पाइप लाइन के माध्यम से होगा।
2. ट्रिगर खींचो, स्वचालित रूप से फीडिंग, टेप, कसने, काटने, फेंकने वाले कचरे और अन्य सभी कार्यों को पूरा करें;
3. 0.7 सेकंड खिला, टेप, कसने, काटने, कचरे को फेंकने और अन्य सभी कार्यों को पूरा करने के लिए, सहायक समय सहित, लगभग 1.3 सेकंड का पूरा चक्र। एक मशीन 7-8 श्रमिकों को बदल सकती है।
4. अपशिष्ट को विशेष रीसाइक्लिंग प्रणाली के माध्यम से अपशिष्ट बॉक्स (वैकल्पिक) में स्वचालित रूप से एकत्र किया जाता है;
5. हाथ से आयोजित टिप हल्के वजन, पकड़ डिजाइन कॉम्पैक्ट, धारण करने के लिए आसान, लंबे समय से थकान महसूस नहीं होगा;
6. बाइंडिंग ताकत या लोच को घुंडी द्वारा समायोजित किया जा सकता है;
7. मेजबान ऑन्कोलॉजी पीएलसी नियंत्रण प्रणाली, टच स्क्रीन चीनी प्रदर्शन, सरल ऑपरेशन स्पष्ट के साथ आता है;
8. स्वचालित केबल संबंधों को प्राप्त करने के लिए स्वचालित उत्पादन लाइन में रोबोट के साथ इस्तेमाल किया जा सकता है, एक डेस्कटॉप के रूप में मेज पर भी तय किया जा सकता है
अन्य स्वचालित केबल टाई टूल
नमूना | केबल टाई गन टाइप | नायलॉन केबल संबंधों के प्रकार का उपयोग करना | केबल संबंध आकार | केबल संबंध मॉडल | बंडल ऑब्जेक्ट व्यास |
SWT25080H | हाथ में | ढीले केबल संबंध | 2.5 * 80 मिमी | T25080 | 2-14mm |
SWT25120F | निश्चित प्रकार | ढीले केबल संबंध | 2.5 * 120 मिमी | T25120 | 2-23mm |
SWT36150H | हाथ में | ढीले केबल संबंध | 3.6 * 150mm | T36150 | 2-31mm |
SWT25100HC | हाथ में | रील केबल संबंध | 2.5 * 100mm | T25100 | 3-18mm |
वोल्टेज: AC20-240V, 50 / 60Hz
वायवीय दबाव: 5 किग्रा / सेमी²
उपयोग करने के लिए केबल मशीन
केबल टाई गन मशीन वायरिंग हार्नेस के सभी प्रकार के लिए लागू। विशेष रूप से विमान, ट्रेनों, जहाजों, कारों, संचार उपकरणों, घरेलू उपकरणों और अन्य बड़े पैमाने पर यांत्रिक और बिजली के उपकरणों के लिए जब आंतरिक तारों के बंडल का क्षेत्र विधानसभा।
पैकेजिंग या निश्चित वस्तुओं के लिए भी उपयुक्त, गैस-तरल पारेषण पाइप जोड़ों को तय, खाद्य पैकेजिंग, और तरल पैकेजिंग के बैग।
पैकिंग विवरण
मेजबान मशीन / लकड़ी के मामले;
कंपन कटोरा / लकड़ी के मामले
