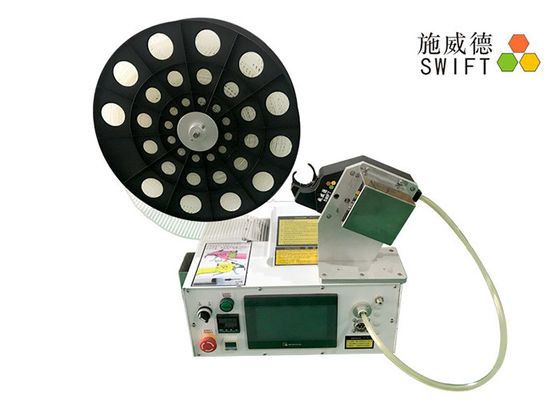

1.3S SWT36200FC पॉलिएस्टर मोनोफिलामेंट के कॉइल के लिए स्वचालित बंडल टूल
स्वचालित बंडल टूल SWT36200FC एक निश्चित केबल टाई गन और नायलॉन केबल संबंधों के एक रोल के साथ है।बंडल व्यास 15 मिमी से 42 मिमी तक हैं।42 मिमी अधिकतम बंडल व्यास है।यदि बंडल की गई वस्तु 42 मिमी से अधिक है, तो उपकरण बंडल नहीं हो सकता है या यह खराब हो जाएगा।
तकनीक डेटा
नमूना | SWT36200FC |
केबल संबंधों का आकार | W3.6 * L200mm (रील नायलॉन केबल संबंध) |
न्यूनतम बंडल व्यास | 15 मिमी |
ट्यूब के लिए अधिकतम बंडल व्यास | 40 मिमी |
तार के लिए अधिकतम बंडल व्यास | 42 मिमी |
संचालन की गति | 1.3S प्रति सेटिंग |
बंडल बल | 2 किग्रा-8 किग्रा |
फिक्स्ड केबल टाई गन वजन | 4.2 किग्रा |
मेजबान वजन | 30 किलो |
शक्ति | 1,000 डब्ल्यू |
निश्चित बंदूक वोल्टेज | DC48V |
वोल्टेज | AC220V, एकल चरण, 50/60 हर्ट्ज |
वायवीय दबाव | 5 किग्रा / सेमी² |
लाभ
1. बंडल समय: 1.3S प्रति सेटिंग
2. बंडल व्यास: 15 मिमी - 42 मिमी
3. फिक्स्ड केबल टाई गन वजन: 4.2 किग्रा।बंदूक को उत्पादन लाइन के पास बेंच और अन्य स्थितियों में लगाया जा सकता है।
4. रील नायलॉन केबल संबंधों का उपयोग करना, C36200, 4,000 पीसी प्रति रोल।कंपन कटोरा के बिना।
5. फुट पेडल के स्पर्श पर बंडलिंग, थ्रेडिंग, कसने और काटने का काम किया जाता है।
6. एक घुंडी घुमाकर बंडल बलों को समायोज्य किया जाता है।
7. बंडल व्यास: 15 मिमी - 42 मिमी।विभिन्न व्यास के तार दोहन / प्लास्टिक ट्यूब के अनुकूल बनें।
8. वोल्टेज: एसी 220, 50/60 हर्ट्ज;वायवीय दबाव: 5 किग्रा / सेमी²
अनुप्रयोग
उच्च मात्रा के उत्पादन में उपयोग करें। स्वचालित बंडल टूल SWT36200FC 42 मिमी के व्यास तक बाँध सकता है।इसका उपयोग तार दोहन उद्योग, चिकित्सा उद्योग, इलेक्ट्रॉनिक्स उद्योग आदि में किया जा सकता है।यह बंडलिंग प्रक्रियाओं को गति दे सकता है और उत्पादन को अधिक कुशल बना सकता है।
एक बार जब ऑपरेटर पैडल चलाता है, तो केबल टाई को बांधा जाएगा, खींचा जाएगा और कड़ा किया जाएगा और काटा जाएगा।और बंडल बल समायोज्य हैं।
प्रति रोल 4,000 पीसी केबल संबंध हैं।ऑपरेटर अक्सर मशीन में रोल इंस्टॉल नहीं करता है।
पैकेज सूची
वस्तु | मात्रा |
मेजबान मशीन | *1 |
केबल टाई बंदूक ठीक करें | *1 |
खिलाने वाली नली | *1 |
एक प्लास्टिक का डिब्बा | *1 |
एक वायु नली | *1 |
अंग्रेजी मैनुअल | *1 |
छोटा टूल केस | *1 |
पैर रखने वाला पैडल | *1 |
पैकिंग की जानकारी
वस्तु | आकार | जीडब्ल्यू / किग्रा | एनडब्ल्यू / किग्रा |
SWT36200FC/लकड़ी का मामला | 70*60*70 सेमी | 48 | 38 किग्रा |
उत्पाद स्थापित करें
1. ट्रे के लिए फ़्रेम: इसे होस्ट मशीन के पीछे स्थापित करें।
2. प्रेशर रेग्युलेटिंग वैल्यू: इस वैल्यू के साथ एयर ट्यूब को कनेक्ट करें।
3. फिक्स्ड केबल टाई गन: फीडिंग ट्यूब और इसके और होस्ट मशीन के बीच डेटा केबल स्थापित करें।
4. फुट पेडल: इसे होस्ट मशीन में स्थापित करें।
वीडियो
यह मशीन इजरायल के एक क्लाइंट की है।
