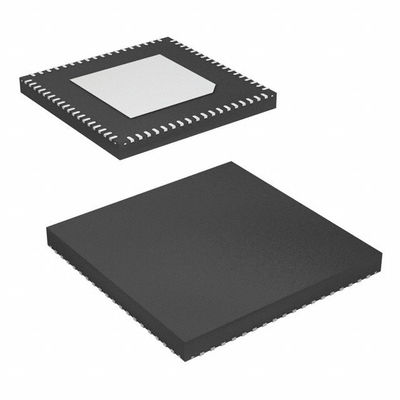

ADAU1466WBCPZ300RL 32BIT SIGMADSP AUDIO 24K/80K एकीकृत सर्किट चिप
प्रकार | विवरण |
श्रेणी | एकीकृत सर्किट (IC) |
सम्मिलित | |
डीएसपी (डिजिटल सिग्नल प्रोसेसर) | |
निर्माता | एनालॉग डिवाइस इंक. |
श्रृंखला | SigmaDSP® |
पैकेजिंग | टेप और रील (TR) |
कट टेप (सीटी) | |
प्रकार | सिग्मा |
इंटरफेस | I2C, SPI |
घड़ी दर | 294.912MHz |
गैर-विलायक स्मृति | ROM (96kB) |
ऑन-चिप रैम | 320kB |
वोल्टेज - आई/ओ | 3.30V |
वोल्टेज - कोर | 1.20V |
परिचालन तापमान | -40°C ~ 105°C (TA) |
ग्रेड | मोटर वाहन |
माउंटिंग प्रकार | सतह माउंट |
पैकेज / मामला | 72-VFQFN एक्सपोज़ेड पैड, सीएसपी |
आपूर्तिकर्ता उपकरण पैकेज | 72-LFCSP-VQ (10x10) |
मूल उत्पाद संख्या | ADAU1466 |
की विशेषताएंADAU1466WBCPZ300RL
ऑटोमोबाइल अनुप्रयोगों के लिए योग्य
उन्नत ध्वनि प्रसंस्करण के लिए पूरी तरह से प्रोग्राम करने योग्य ऑडियो डीएसपी
विशेषताएं सिग्मास्टूडियो, एक मालिकाना ग्राफिक प्रोग्रामिंग
कस्टम सिग्नल प्रवाह के विकास के लिए उपकरण
294.912 मेगाहर्ट्ज़ तक, 1.2 वी पर 32-बिट सिग्माडीएसपी कोर
24 किलोवर्ड तक प्रोग्राम मेमोरी
पैरामीटर/डेटा रैम के 80 किलोवर्ड तक
48 kHz पर प्रति नमूना 6144 SIMD निर्देश तक
48 kHz पर 1600 ms तक डिजिटल ऑडियो देरी पूल
ऑडियो I/O और रूटिंग
4 सीरियल इनपुट पोर्ट, 4 सीरियल आउटपुट पोर्ट
48-चैनल, 32-बिट डिजिटल I/O 192 kHz की नमूना दर तक
TDM, I2S, बाएं और दाएं के लिए लचीला विन्यास उचित है
प्रारूप, और पीसीएम
1:8 से 7 तक 8 स्टीरियो एएसआरसी तक।751:1 अनुपात और
139 डीबी गतिशील सीमा
192 kHz पर स्टीरियो S/PDIF इनपुट और आउटपुट
चार पीडीएम माइक्रोफ़ोन इनपुट चैनल
मल्टीचैनल, बाइट एड्रेस करने योग्य टीडीएम सीरियल पोर्ट
क्रिस्टल से मास्टर घड़ी उत्पन्न करने के लिए घड़ी ऑसिलेटर
पूर्णांक PLL और लचीली घड़ी जनरेटर
एकीकृत मरम्मत तापमान सेंसर
I2C और SPI नियंत्रण इंटरफेस (दोनों गुलाम और मास्टर)
स्वतंत्र संचालन
सीरियल EEPROM से स्व-बूट
6-चैनल, 10-बिट SAR सहायक नियंत्रण एडीसी
डिजिटल नियंत्रण और आउटपुट के लिए 14 बहुउद्देश्यीय पिन
3.3 वी आपूर्ति से 1.2 वी उत्पन्न करने के लिए ऑन-चिप नियामक
72-लीड, 10 मिमी × 10 मिमी एलएफसीएसपी पैकेज 5.3 मिमी के साथ
उजागर पैड
तापमान सीमाः -40°C से +105°C
आवेदनADAU1466WBCPZ300RL
ऑटोमोटिव ऑडियो प्रोसेसिंग
सिर इकाइयां
वितरित एम्पलीफायर
पिछली सीट मनोरंजन प्रणाली
ट्रंक एम्पलीफायर
वाणिज्यिक और व्यावसायिक ऑडियो प्रसंस्करण
पर्यावरण और निर्यात वर्गीकरणADAU1466WBCPZ300RL
ATTRIBUTE | विवरण |
RoHS स्थिति | ROHS3 अनुरूप |
नमी के प्रति संवेदनशीलता स्तर (MSL) | 3 (168 घंटे) |
REACH स्थिति | REACH प्रभावित नहीं |
ईसीएन | EAR99 |
HTSUS | 8542.39.0001 |
