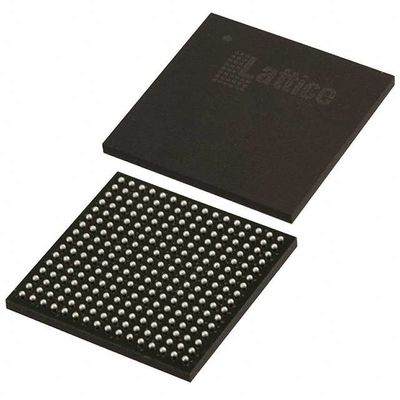

LCMXO2-1200UHC-4FTG256C एकीकृत सर्किट चिप FPGA 206 I/O 256FTBGA
प्रकार | विवरण |
श्रेणी | एकीकृत सर्किट (IC) |
सम्मिलित | |
एफपीजीए (फील्ड प्रोग्राम करने योग्य गेट सरणी) | |
एमएफआर | लैटिस सेमीकंडक्टर कॉर्पोरेशन |
श्रृंखला | MachXO2 |
पैकेजिंग | ट्रे |
LAB/CLB की संख्या | 160 |
तार्किक तत्वों/कोशिकाओं की संख्या | 1280 |
कुल रैम बिट्स | 75776 |
I/O की संख्या | 206 |
वोल्टेज - आपूर्ति | 2.375V ~ 3.465V |
माउंटिंग प्रकार | सतह माउंट |
परिचालन तापमान | 0°C ~ 85°C (TJ) |
पैकेज / मामला | 256-LBGA |
आपूर्तिकर्ता उपकरण पैकेज | 256-एफटीबीजीए (17x17) |
मूल उत्पाद संख्या | LCMXO2-1200 |
की विशेषताएंLCMXO2-1200UHC-4FTG256C
• पूर्व-इंजीनियर स्रोत सिंक्रोनस आई/ओ
• आई/ओ सेल में डीडीआर रजिस्टर
• समर्पित गियर लॉजिक
• 7:1 डिस्प्ले आई/ओ के लिए गियरिंग
• सामान्य डीडीआर, डीडीआरएक्स2, डीडीआरएक्स4
• DQS समर्थन के साथ समर्पित DDR/DDR2/LPDDR मेमोरी
• उच्च प्रदर्शन, लचीला I/O बफर
• प्रोग्राम करने योग्य sysIOTM बफर इंटरफेस की एक विस्तृत श्रृंखला का समर्थन करता हैः
LVCMOS 3.3/2.5/1.8/1.5/1.2
LVTTL
पीसीआई
LVDS, Bus-LVDS, MLVDS, RSDS, LVPECL
SSTL 25/18
HSTL 18
श्मिट ट्रिगर इनपुट, 0.5 वी तक हिस्टेरिसिस
• आई/ओ गर्म सॉकेटिंग का समर्थन करता है
• चिप पर अंतर समाप्ति
• प्रोग्राम करने योग्य पुल-अप या पुल-डाउन मोड
• चिप पर लचीली घड़ी
• आठ मुख्य घड़ियाँ
• उच्च गति वाले I/O इंटरफेस के लिए अधिकतम दो किनारा घड़ी (केवल ऊपरी और निचले पक्ष)
• अंश-एन आवृत्ति संश्लेषण के साथ प्रति उपकरण दो एनालॉग पीएलएल तक
व्यापक इनपुट आवृत्ति रेंज (7 मेगाहर्ट्ज से 400 मेगाहर्ट्ज)
• अस्थिर, अनंत रूप से पुनः संगठित
• तुरंत चालू होने वाला ∙ माइक्रोसेकंड में चालू हो जाता है
• एकल चिप, सुरक्षित समाधान
• JTAG, SPI या I2C के माध्यम से प्रोग्राम करने योग्य
• गैर अस्थिर स्मृति के पृष्ठभूमि प्रोग्रामिंग का समर्थन करता है
• बाहरी एसपीआई मेमोरी के साथ वैकल्पिक दोहरी बूट
• ट्रांसएफआरटीएम पुनर्संरचना
• प्रणाली के संचालन के दौरान इन-फील्ड लॉजिक अपडेट
• सिस्टम स्तर पर बेहतर समर्थन
• ऑन-चिप कठोर कार्यः SPI, I2C, टाइमर/काउंटर
• 5.5% सटीकता के साथ ऑन-चिप ऑसिलेटर
• सिस्टम ट्रैकिंग के लिए अद्वितीय TraceID
• एक बार प्रोग्राम करने योग्य (ओटीपी) मोड
• विस्तारित कार्य सीमा के साथ एकल बिजली आपूर्ति
• आईईईई मानक 1149.1 सीमा स्कैन
• आईईईई 1532 अनुरूप इन-सिस्टम प्रोग्रामिंग
• पैकेज विकल्पों की विस्तृत श्रृंखला
• TQFP, WLCSP, ucBGA, csBGA, caBGA, ftBGA, fpBGA, QFN पैकेज विकल्प
• छोटे पदचिह्न पैकेज विकल्प
२.५ मिमी x २.५ मिमी जितना छोटा
• घनत्व पलायन समर्थित
• उन्नत हेलोजन मुक्त पैकेजिंग
आवेदनLCMXO2-1200UHC-4FTG256C
अल्ट्रा लो पावर, इंस्टेंट-ऑन, गैर-विलायक पीएलडी के मैचएक्सओ2 परिवार में 256 से 6864 लुक-अप टेबल (एलयूटी) तक के घनत्व वाले छह उपकरण हैं।
पर्यावरण और निर्यात वर्गीकरणLCMXO2-1200UHC-4FTG256C
ATTRIBUTE | विवरण |
RoHS स्थिति | ROHS3 अनुरूप |
नमी के प्रति संवेदनशीलता स्तर (MSL) | 3 (168 घंटे) |
REACH स्थिति | REACH प्रभावित नहीं |
ईसीएन | 3A991D |
HTSUS | 8542.39.0001 |
