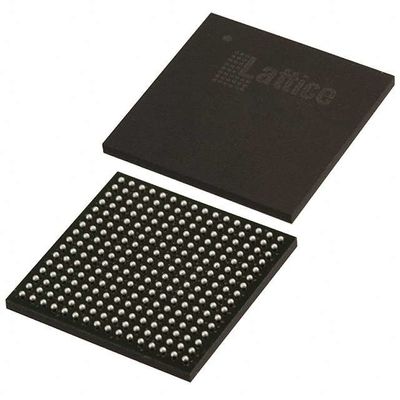

LCMXO2-4000HC-4FTG256C फील्ड प्रोग्राम करने योग्य गेट सरणी FPGA IC 206 94208 4320 256-LBGA
प्रकार | विवरण |
श्रेणी | एकीकृत सर्किट (IC) |
सम्मिलित | |
एफपीजीए (फील्ड प्रोग्राम करने योग्य गेट सरणी) | |
एमएफआर | लैटिस सेमीकंडक्टर कॉर्पोरेशन |
श्रृंखला | MachXO2 |
पैकेजिंग | ट्रे |
LAB/CLB की संख्या | 540 |
तार्किक तत्वों/कोशिकाओं की संख्या | 4320 |
कुल रैम बिट्स | 94208 |
I/O की संख्या | 206 |
वोल्टेज - आपूर्ति | 2.375V ~ 3.465V |
माउंटिंग प्रकार | सतह माउंट |
परिचालन तापमान | 0°C ~ 85°C (TJ) |
पैकेज / मामला | 256-LBGA |
आपूर्तिकर्ता उपकरण पैकेज | 256-एफटीबीजीए (17x17) |
मूल उत्पाद संख्या | LCMXO2-4000 |
की विशेषताएंLCMXO2-4000HC-4FTG256C
• आई/ओ गर्म सॉकेटिंग का समर्थन करता है
• चिप पर अंतर समाप्ति
• प्रोग्राम करने योग्य पुल-अप या पुल-डाउन मोड
• चिप पर लचीली घड़ी
• आठ मुख्य घड़ियाँ
• उच्च गति वाले I/O इंटरफेस के लिए अधिकतम दो किनारा घड़ी (केवल ऊपरी और निचले पक्ष)
• अंश-एन आवृत्ति संश्लेषण के साथ प्रति उपकरण दो एनालॉग पीएलएल तक
व्यापक इनपुट आवृत्ति रेंज (7 मेगाहर्ट्ज से 400 मेगाहर्ट्ज)
• अस्थिर, अनंत रूप से पुनः संगठित
• तुरंत चालू होने वाला ∙ माइक्रोसेकंड में चालू हो जाता है
• एकल चिप, सुरक्षित समाधान
• JTAG, SPI या I2C के माध्यम से प्रोग्राम करने योग्य
• गैर अस्थिर स्मृति के पृष्ठभूमि प्रोग्रामिंग का समर्थन करता है
• बाहरी एसपीआई मेमोरी के साथ वैकल्पिक दोहरी बूट
• ट्रांसएफआरटीएम पुनर्संरचना
• प्रणाली के संचालन के दौरान इन-फील्ड लॉजिक अपडेट
• सिस्टम स्तर पर बेहतर समर्थन
• ऑन-चिप कठोर कार्यः SPI, I2C, टाइमर/काउंटर
• 5.5% सटीकता के साथ ऑन-चिप ऑसिलेटर
• सिस्टम ट्रैकिंग के लिए अद्वितीय TraceID
• एक बार प्रोग्राम करने योग्य (ओटीपी) मोड
• विस्तारित कार्य सीमा के साथ एकल बिजली आपूर्ति
• आईईईई मानक 1149.1 सीमा स्कैन
• आईईईई 1532 अनुरूप इन-सिस्टम प्रोग्रामिंग
• पैकेज विकल्पों की विस्तृत श्रृंखला
• TQFP, WLCSP, ucBGA, csBGA, caBGA, ftBGA, fpBGA, QFN पैकेज विकल्प
• छोटे पदचिह्न पैकेज विकल्प
२.५ मिमी x २.५ मिमी जितना छोटा
• घनत्व पलायन समर्थित
• उन्नत हेलोजन मुक्त पैकेजिंग
विवरणLCMXO2-4000HC-4FTG256C
ग्रिड विभिन्न प्रकार के डिजाइन उपकरण प्रदान करता है जो जटिल डिजाइनों को प्रभावी ढंग से लागू करने की अनुमति देते हैं।
लोकप्रिय तर्क संश्लेषण उपकरण MachXO2 के लिए संश्लेषण पुस्तकालय समर्थन प्रदान करते हैं। जाली डिजाइन उपकरण संश्लेषण उपकरण का उपयोग करते हैं
उपयोगकर्ता द्वारा निर्दिष्ट वरीयताओं और MachXO2 डिवाइस में डिजाइन को रखने और मार्ग के लिए बाधाओं के साथ आउटपुट।
पर्यावरण और निर्यात वर्गीकरणLCMXO2-4000HC-4FTG256C
ATTRIBUTE | विवरण |
RoHS स्थिति | ROHS3 अनुरूप |
नमी के प्रति संवेदनशीलता स्तर (MSL) | 3 (168 घंटे) |
REACH स्थिति | REACH प्रभावित नहीं |
ईसीएन | 3A991D |
HTSUS | 8542.39.0001 |
