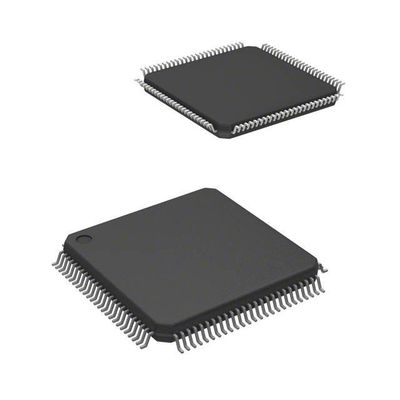

LCMXO256C-3TN100C MachXO फील्ड प्रोग्राम करने योग्य गेट सरणी (FPGA) IC 78 256 100-LQFP
| प्रकार | विवरण |
| श्रेणी | एकीकृत सर्किट (IC) |
| सम्मिलित | |
| एफपीजीए (फील्ड प्रोग्राम करने योग्य गेट सरणी) | |
| एमएफआर | लैटिस सेमीकंडक्टर कॉर्पोरेशन |
| श्रृंखला | MachXO |
| पैकेजिंग | ट्रे |
| LAB/CLB की संख्या | 32 |
| तार्किक तत्वों/कोशिकाओं की संख्या | 256 |
| I/O की संख्या | 78 |
| वोल्टेज - आपूर्ति | 1.71V ~ 3.465V |
| माउंटिंग प्रकार | सतह माउंट |
| परिचालन तापमान | 0°C ~ 85°C (TJ) |
| पैकेज / मामला | 100-LQFP |
| आपूर्तिकर्ता उपकरण पैकेज | 100-TQFP (14x14) |
| मूल उत्पाद संख्या | LCMXO256 |
की विशेषताएंLCMXO256C-3TN100C
• अस्थिर, अनंत रूप से पुनः संगठित
• तुरंत चालू होने वाला ∙ माइक्रोसेकंड में चालू हो जाता है
• एकल चिप, कोई बाहरी विन्यास स्मृति की आवश्यकता नहीं
• उत्कृष्ट डिजाइन सुरक्षा, कोई बिट स्ट्रीम नहीं है
• मिलीसेकंड में एसआरएएम आधारित तर्क को फिर से कॉन्फ़िगर करें
• जेटीएजी पोर्ट के माध्यम से प्रोग्राम करने योग्य एसआरएएम और गैर-विलायक मेमोरी
• गैर अस्थिर स्मृति के पृष्ठभूमि प्रोग्रामिंग का समर्थन करता है
• स्लीप मोड
• 100 गुना तक स्थैतिक धारा में कमी की अनुमति देता है
• ट्रांसएफआरTM पुनर्गठन (टीएफआर)
• प्रणाली के संचालन के दौरान इन-फील्ड लॉजिक अपडेट
• लॉजिक घनत्व के लिए उच्च I/O
• 256 से 2280 LUT4
• व्यापक पैकेज विकल्पों के साथ 73 से 271 आई/ओ
• घनत्व पलायन समर्थित
• सीसा मुक्त/रोएचएस अनुपालन पैकेजिंग
• एम्बेडेड और वितरित मेमोरी
• 27.6 Kbits तक sysMEMTM एम्बेडेड ब्लॉक रैम
• 7.7 Kbits तक वितरित रैम
• समर्पित FIFO नियंत्रण तर्क
• लचीला I/O बफर
• प्रोग्राम करने योग्य sysIOTM बफर इंटरफेस की एक विस्तृत श्रृंखला का समर्थन करता हैः
• LVCMOS 3.3/2.5/1.8/1.5/1.2
️ • LVTTL
• पीसीआई
• एलवीडीएस, बस-एलवीडीएस, एलवीपीईसीएल, आरएसडीएस
• sysCLOCKTM PLLs
• प्रति उपकरण दो एनालॉग पीएलएल तक
• घड़ी को गुणा करना, विभाजित करना और चरण बदलना
• सिस्टम स्तर का समर्थन
• आईईईई मानक 1149.1 सीमा स्कैन
• ऑनबोर्ड ऑसिलेटर
• उपकरण 3.3V, 2.5V, 1.8V या 1.2V बिजली की आपूर्ति के साथ काम करते हैं
• आईईईई 1532 अनुरूप इन-सिस्टम प्रोग्रामिंग
विवरणLCMXO256C-3TN100C
MachXO को पारंपरिक रूप से सीपीएलडी द्वारा संबोधित अनुप्रयोगों की आवश्यकताओं को पूरा करने के लिए अनुकूलित किया गया है और कम
क्षमता एफपीजीएः गोंद तर्क, बस ब्रिजिंग, बस इंटरफेसिंग, पावर-अप नियंत्रण और नियंत्रण तर्क। ये उपकरण
एक ही चिप पर सीपीएलडी और एफपीजीए उपकरणों की सर्वोत्तम विशेषताओं को एक साथ लाता है।
पर्यावरण और निर्यात वर्गीकरणLCMXO256C-3TN100C
| ATTRIBUTE | विवरण |
| RoHS स्थिति | ROHS3 अनुरूप |
| नमी के प्रति संवेदनशीलता स्तर (MSL) | 3 (168 घंटे) |
| REACH स्थिति | REACH प्रभावित नहीं |
| ईसीएन | EAR99 |
| HTSUS | 8542.39.0001 |
