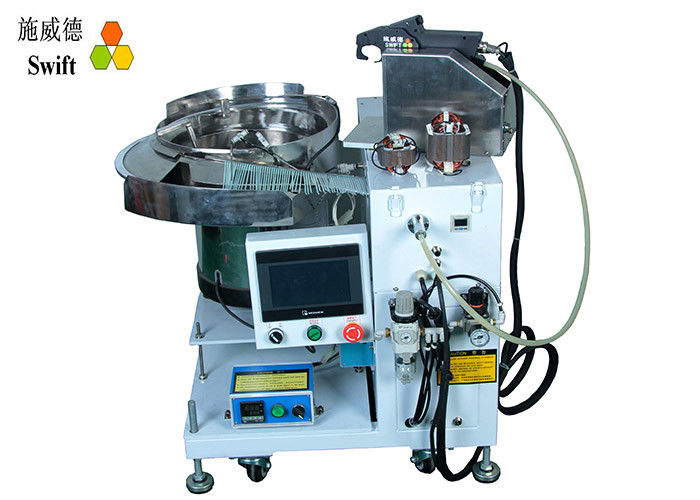

मोटर कॉइल के लिए स्वचालित केबल टाई टूल स्विफ्ट स्वचालन प्रौद्योगिकी कंपनी द्वारा निर्मित है। उपकरण 4 नायलॉन केबल संबंधों या मोटर कॉइल में अधिक बंडल कर सकता है।
मशीन कैसे काम करती है?
कंपन का कटोरा नायलॉन केबल को एक-एक करके जोड़ता है। तब प्लास्टिक टाई को केबल टाई गन में स्थानांतरित किया जाएगा। जब बिजली चालू होती है, तो पेडल को फैलाएं, ऑटो केबल टाई गन स्वचालित रूप से नायलॉन कॉइल संबंधों के साथ मोटर कॉइल को बांधती है।
मोटर कॉइल कनेक्शन विनिर्देशों के लिए ऑटो केबल टाई गन
नमूना | SWT25120M |
केबल टाई का आकार | W2.5 * L120mm (विभिन्न रंगों में उपलब्ध) |
मिन बैंडिंग दीया। | ø11 मिमी |
मैक्स बैंडिंग दीया। तार के लिए | ø15 मिमी |
बंडल गति | 1.2S / पीसी केबल टाई |
विद्युत शक्ति | होस्ट: एसी 220 वी 50/60 हर्ट्ज |
उपकरण: डीसी 24 V (स्वचालित स्विचिंग) | |
वायवीय दबाव | 5 किलोग्राम / सेमी K |
शक्ति | 1kW |
वजन | मेजबान: 146 किलो (4 पहियों के साथ) |
गन: 6 किग्रा | |
आकार | मेजबान: एल 69 * 67 * 67 सेमी |
गन: L33 * W28 * H18cm | |
प्रमाणपत्र | CE, RoHS |
विशेषताएं
1. नली के माध्यम से ऑटो केबल टाई गन में स्थानांतरित, ढीले ज़िप संबंधों, कंपन खिला के साथ सौदा।
2. पेडल को फैलाना, स्वचालित रूप से रैपिंग, छिद्रित करना, खींचना और जिप संबंधों को कसना, उन्हें काटना और एक टैंक में अपशिष्ट सामग्री एकत्र करना।
3. पूरे ऑपरेशन में केवल 1.2s लगते हैं, एक मशीन 1-2 ऑपरेटरों को बचा सकती है। पसंद के लिए अलग-अलग अपशिष्ट पदार्थ एकत्रित करने के तरीके।
4. पीएलसी + टच पैनल को नियंत्रित करना, आसानी से प्रबंधित करना।
5. मोटर कॉइल बंडलिंग के लिए उपयुक्त हो जो पहले से स्टेटर कोर पर घुमावदार है, यह उन वस्तुओं को बांधने के लिए भी उपयुक्त है जिनके पास केबल टाई के माध्यम से जाने के लिए छोटा कमरा है।
संचालन
१। यादृच्छिक पर कंपन में 200 - 300pcs थोक केबल संबंधों को लें।
२। बंदूक के पंजे के नीचे मोटर का तार दें और पैडल को फैलाएं। यह स्वचालित रूप से इसे बंडल करेगा।
3. यदि बंधन बल छोटा है, तो आप इसे समायोजित करने के लिए घुंडी को मोड़ सकते हैं।
लाभ
1. मोटर कॉइल बंडलिंग के लिए उपयुक्त हो जो पहले से स्टेटर कोर पर घुमावदार है, यह उन वस्तुओं को बांधने के लिए भी उपयुक्त है जिनके पास से गुजरने के लिए केबल टाई के लिए छोटा कमरा है।
2. स्वचालित विफलता का मतलब है कि मशीन में कोई खराबी होने पर मशीन तुरंत बंद हो जाए, और असफल केबल टाई के साथ स्वचालित सौदा हो, और स्वचालित मशीन को फिर से चालू करें।
3. कहीं भी केबल टाई जैम का पता लगाने का कार्य है, अगर टूल या नली में कोई केबल टाई जाम है, तो मशीन चलना बंद कर देगी और स्वचालित रूप से जाम केबल टाई को साफ कर देगी, और फिर स्वचालित रूप से पुनः आरंभ होगा।
संबंधित उत्पाद
नमूना | SWT25080M | SWT25100M | SWT36120M |
केबल टाई का आकार | W2.5 * 80 मिमी | W2.5 * L100mm | W3.6 * L120 मिमी |
मिन बैंडिंग दीया। | ø5 मिमी | ø9 मिमी | ø11 मिमी |
मैक्स बैंडिंग दीया। तार के लिए | ø10mm | ø13 मिमी | ø15 मिमी |
ऑपरेशन की गति | 0.9s | 1.0s | 1.2s |
