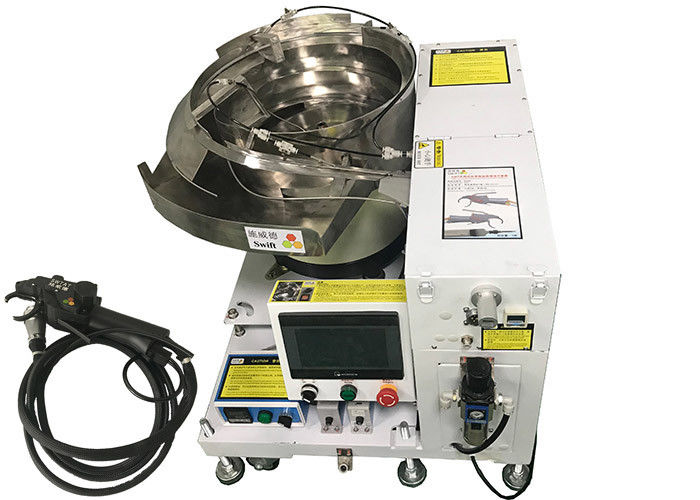

तार दोहन बंडल के अनुकूलन के लिए स्वचालित केबल टाई मशीन
हाथ-बंडल को बदलने के लिए!उत्पादकता में सुधार करने के लिए!
मूल अनुप्रयोगों
तार दोहन बंडल या कुछ नरम ट्यूबों के लिए उपयुक्त रहें, जैसे कि घर उपकरण में तार दोहन, बोर्ड में तार दोहन।बंडल व्यास 2 मिमी से 18 मिमी तक हैं।यह स्वचालित रूप से विभिन्न व्यास को अनुकूलित कर सकता है और नायलॉन केबल संबंधों को बाँध सकता है।
घरेलू उपकरणों, वायर हार्नेस असेंबली कारखानों में लोकप्रिय रहें।एक मशीन एक प्रकार के नायलॉन केबल संबंधों का उपयोग करती है।केबल टाई गन को हाथ से चलाना और चलाना आसान है।ऑपरेटर वायर हार्नेस में किसी भी स्थिति को बंडल कर सकता है।यह बंडल की प्रक्रिया को कम करता है और बंडल दक्षता में सुधार करता है।
अनुप्रयोगों का दायरा
लागू केबल टाई: ढीले नायलॉन केबल संबंधों, T25100, W2.5 * L100mm।
लागू उत्पादों: तार दोहन, मुलायम ट्यूब, बैग आदि पर नायलॉन ज़िप संबंधों को टाई करने के लिए;बंडल व्यास: ø2mm - ø18mm।
एप्लाइड उद्योग: तार दोहन, सफेद सामान / घरेलू उपकरण, भोजन, चिकित्सा उद्योग।
मामला: साइट असेंबली, मेडिकल सिलिकॉन ट्यूब और कनेक्टर्स पर ओवन के वायर हार्नेस, फूड बैग सील आदि।
तकनीकी डेटा
| मद | डेटा |
| स्वचालित केबल टाई मशीन मॉडल | SWT25100H |
| बंडल गति | 0.7S प्रति केबल टाई (उत्पाद आकार से संबंधित) |
| लागू केबल संबंध मॉडल | T25100 |
| केबल संबंधों की लागू लंबाई / चौड़ाई / मोटाई: | 100mm / 2.5 मिमी / 1.1 मिमी |
| लागू तार दोहन / ट्यूब व्यास | ø2mm - तार दोहन के लिए ø18mm;ø2mm - ट्यूबों के लिए ø16mm |
| वोल्टेज | AC220, 50/60 हर्ट्ज |
| शक्ति | 1,000W |
| वायवीय दबाव | 5kg / सेमी ² |
| मेजबान आकार | L670 * W660 * H660mm |
| हैंडहेल्ड केबल टाई गन का आकार | L250 * W102 * T64mm |
| हैंडहेल्ड केबल टाई गन वेट | 0.86kg / पीसी |
कार्य करने की प्रक्रिया
कार्य सिद्धांत: नायलॉन केबल संबंधों को लोड करना और वितरित करना, ऑटो बांधना।
ऑपरेशन की प्रक्रिया: कंपन के कटोरे में नायलॉन जिप संबंधों को डालें - लोड करें और वितरित करें - वायर हार्नेस / ट्यूब्स या अन्य उत्पादों का उद्देश्य - ट्रिगर खींचें और बंडल को समाप्त करें।
नायलॉन केबल संबंध आवश्यकताओं
1. मुख्य आकार: W2.5 * L100 * T1.1mm;
2. सिर का आकार: L4.8 * W4.8 * H3.8mm;
3. सामग्री: नायलॉन PA66
4. तन्य शक्ति: 8 किग्रा
5. आकार: सीधे और मजबूत, कोई गड़गड़ाहट / फ्लैश
जब आप उत्पादन लाइन में स्वचालित केबल टाई मशीन का उपयोग करना चाहते हैं, तो pls हमें उत्पाद का परीक्षण करने या हमें उत्पाद का आकार बताने के लिए कुछ उत्पाद नमूने भेजते हैं।हम आपको एक टेस्ट वीडियो देंगे।
स्वचालित केबल टाई टूल की विशेषताएं
1. स्वचालन: ऑपरेटर ट्रिगर खींचता है, केबल टाई गन स्वचालित रूप से रैपिंग, खींचने और कसने, केबल संबंधों को काटने और कचरे को इकट्ठा करने को समाप्त कर देगा।
2. बंडल की गति तेज है।बंडल दक्षता हाथ से बहुत अधिक है।
स्वचालित केबल टाई गन: 2400pcs-3000pcs / घंटा
हाथ: 400pcs-600 पीसी / घंटा
यह अनुभवी ऑपरेटर पर निर्भर करता है।
3. पीएलसी नियंत्रण और टच स्क्रीन: मापदंडों का प्रबंधन करना आसान है।
4. कसने वाले बल समायोज्य हैं।
5. यह श्रम की तीव्रता को काफी कम कर देता है, और मूल उत्पादन कर्मचारी भी कार्यों को आसानी से और कुशलता से पूरा कर सकते हैं।
6. एक रोबोट के साथ पूर्ण स्वचालन लाइन पर लागू किया जा सकता है।
7. वायवीय दबाव 5 किग्रा / सेमी²
अन्य केबल टाई गन
| नमूना | SWT25080H | SWT25120H |
| लागू केबल संबंध मॉडल | T25080 | T25120 |
| केबल संबंधों का आकार | W2.5 * L80 * T1.1mm | W2.5 * L120 * T1.1mm |
| बंडल व्यास | ø2mm - ø14mm | ø2mm - ø22mm |
| बंडल गति | 0.7S | 0.8S |
| वोल्टेज | AC220, 50/60 हर्ट्ज | |
| वायवीय दबाव | 5kg / सेमी ² | |
