एलन-ब्रैडली 5069-आईए16 एसी डिजिटल इनपुट मॉड्यूल 79-264वी एसी 16-पॉइंट के साथ
5069 कॉम्पैक्ट I/O 16 चैनल एसी इनपुट मॉड्यूल, 120 और 240 वीएसी सिग्नल दोनों का समर्थन करते हैं
का उत्पाद विवरण5069-आईए16
एसी डिजिटल इनपुट5069-आईए1679...264वी एसी 16-पॉइंट, इनपुट मॉड्यूल

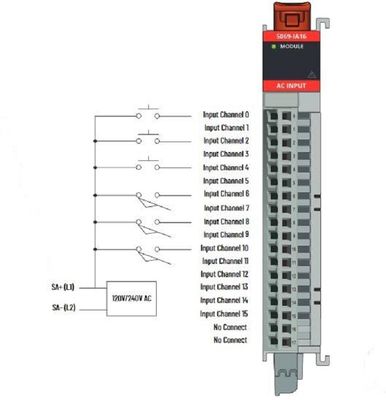

5069-आईए16 मॉड्यूल इनपुट एक साझा कॉमन का उपयोग करते हैं।इनपुट आंतरिक मॉड्यूल सर्किटरी के माध्यम से एसए पावर आरटीबी पर एसए (-) टर्मिनल पर वापस आते हैं।
आप एक नया एसए स्थापित करने के लिए 5069-एफपीडी फ़ील्ड संभावित वितरक का उपयोग करते हैंएक सिस्टम में पावर बस।एसए पावर बसें प्रत्येक से अलग हैंअन्य।मॉड्यूल को चालू रखने के लिएपैराटे एसए पावर बसें, पूर्णये कदम.
1. ऐसे मॉड्यूल स्थापित करें जो एक प्रकार की एसए पावर का उपयोग करते हैं, उदाहरण के लिए डीसी, एडाप्टर या नियंत्रक के दाईं ओर, यानी पहली एसए पावर बस।
2. दूसरी एसए पावर बस स्थापित करने के लिए 5069-एफपीडी फ़ील्ड संभावित वितरक स्थापित करें।
3. दूसरे एसए पावर बस पर ऐसे मॉड्यूल स्थापित करें जो अन्य प्रकार की एसए पावर, उदाहरण के लिए एसी, का उपयोग करते हैं
की सुविधाएं5069-आईए16
रॉकवेल नियंत्रण प्रणाली: रॉकवेल कंट्रोललोगिक्स
प्रोसेसर प्रकार: एआरएम कॉर्टेक्स-ए9
इनपुट/आउटपुट: 256 I/O तक
मेमोरी: 2 जीबी रैम, 4 जीबी फ्लैश
प्रोसेसर स्पीड: 1.5GHz
संचार पोर्ट: ईथरनेट, सीरियल, यूएसबी
के तकनीकी पैरामीटर5069-आईए16
| गुण | 5069-आईए16 |
| ऑन-स्टेट वोल्टेज न्यूनतम | 79V ए.सी |
| ऑन-स्टेट वोल्टेज, नामांकित | 120/240V एसी |
| ऑन-स्टेट वोल्टेज, अधिकतम | 264V ए.सी |
| ऑफ-स्टेट वोल्टेज, अधिकतम | 40V ए.सी |
| प्रति चैनल इनपुट करंट, अधिकतम | 15 एमए @ 264वी एसी |
| ऑन-स्टेट करंट, न्यूनतम |
2 एमए @ 79वी एसी 3 एमए @ 164 वी एसी |
| ऑन-स्टेट करंट, नामांकित |
5 एमए @ 120V एसी/50 हर्ट्ज 6 एमए @ 120V एसी/60 हर्ट्ज 9 एमए @ 240V एसी/50 हर्ट्ज 11 एमए @ 240V एसी/60 हर्ट्ज |
| ऑन-स्टेट करंट, अधिकतम | 15 एमए @ 264V एसी |
| ऑफ-स्टेट करंट, अधिकतम | 2 एमए |
| इनपुट प्रतिबाधा, नाम |
24 kΩ @ 120V AC/50 Hz 20 kΩ @ 120V AC/60 Hz 27 kΩ @ 240V AC/50 Hz 22 kΩ @ 240V AC/60 Hz |
| इनपुट प्रतिबाधा, न्यूनतम | 17.6 kΩ @ 264V AC/63 Hz |
| इनरश करंट, अधिकतम | 600 एमए |
| इनपुट विलंब समय | |
| बंद से चालू | 10 एमएस (टाइप) @ 0...60 डिग्री सेल्सियस (32...140 डिग्री फारेनहाइट) |
| चालू से बंद | 10 एमएस (टाइप) @ 0...60 डिग्री सेल्सियस (32...140 डिग्री फारेनहाइट) |
के अनुप्रयोग5069-आईए16
रॉकवेल कंट्रोललॉगिक्स एक क्रांतिकारी औद्योगिक नियंत्रण प्रणाली है जो उन्नत गति और प्रक्रिया नियंत्रण क्षमताएं प्रदान करती है।
अपने उच्च गति प्रोसेसर, 256 I/O तक, और ईथरनेट, सीरियल और यूएसबी जैसे संचार पोर्ट के साथ, रॉकवेल कंट्रोललॉगिक्स को सबसे जटिल औद्योगिक नियंत्रण अनुप्रयोगों की आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया है।
एलन-ब्रैडली 5069-आईए16 एक रॉकवेल कंट्रोललॉगिक्स सिस्टम है जिसमें एआरएम कॉर्टेक्स-ए9 प्रोसेसर और एक आई/ओ सिस्टम है जिसका कुल आकार 200 मिमी एक्स 200 मिमी एक्स 100 मिमी है।
1.5GHz पर चलने वाले अपने औद्योगिक ग्रेड प्रोसेसर के साथ, यह मशीन नियंत्रण अनुप्रयोगों के लिए उच्चतम स्तर का प्रदर्शन प्रदान करता है।
एलन-ब्रैडली 5069-आईए16 रॉकवेल इंडस्ट्रियल सिस्टम्स और ऑटोमेशन टेक्नोलॉजी के लिए एक आदर्श समाधान है, जो ग्राहकों को उनकी मशीनों और प्रक्रियाओं के लिए औद्योगिक-ग्रेड नियंत्रण प्रदान करता है।
की पैकिंग और शिपिंग5069-आईए16
रॉकवेल कंट्रोललोगिक्स पैकेजिंग और शिपिंग:
उत्पाद को उसके मूल बॉक्स में पैक किया जाना चाहिए, और बॉक्स को टेप से सील कर दिया जाना चाहिए।
यदि हवाई मार्ग से शिपिंग की जाती है, तो अतिरिक्त कुशनिंग प्रदान करने के लिए बॉक्स को फोम शेल से घिरा होना चाहिए।
यदि जमीन से शिपिंग की जाती है, तो बॉक्स को कुशनिंग सामग्री जैसे बबल रैप या मूंगफली पैकिंग से घिरा होना चाहिए।
सामान्य प्रश्न
Q1: रॉकवेल कंट्रोललॉजिक्स का ब्रांड नाम क्या है?
A1: रॉकवेल कंट्रोललॉजिक्स का ब्रांड नाम एलन-ब्रैडली है।
Q2: रॉकवेल कंट्रोललॉजिक्स का मॉडल नंबर क्या है?
A2: रॉकवेल कंट्रोललॉजिक्स का मॉडल नंबर 5069-IA16 है।
Q3: रॉकवेल कंट्रोललॉजिक्स के लिए न्यूनतम ऑर्डर मात्रा क्या है?
ए3: रॉकवेल कंट्रोललॉजिक्स के लिए न्यूनतम ऑर्डर मात्रा 1 है।
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
