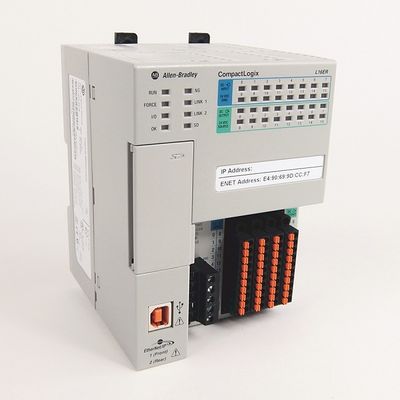

24V DC 1769-L16ER-BB1B एलन ब्रैडली कॉम्पैक्टलॉगिक्स 384KB DI/O नियंत्रक के साथ
कॉम्पैक्टलॉगिक्स 384KB DI/O नियंत्रक
का उत्पाद विवरण1769-एल16ईआर-बीबी1बी
रॉकवेल कंट्रोललॉगिक्स एक रॉकवेल ऑटोमेशन सिस्टम और बड़े पैमाने के अनुप्रयोगों के लिए डिज़ाइन किया गया एक स्केलेबल नियंत्रण सिस्टम है।इसमें एक शक्तिशाली प्रोसेसर और इनपुट/आउटपुट की एक श्रृंखला है, जो इसे विभिन्न प्रकार के औद्योगिक अनुप्रयोगों के लिए एक आदर्श विकल्प बनाती है।
एलन-ब्रैडली 1769-एल16ईआर-बीबी1बी कॉम्पैक्टलॉगिक्स 5370 एल1 ईथरनेट प्रोसेसर मॉड्यूल, डीएलआर क्षमता के साथ डुअल ईथरनेट, 384केबी मेमोरी, 1 एक्स यूएसबी प्रोग्रामिंग/डाउनलोडिंग पोर्ट, 2 एक्स ईथरनेट/आईपी पोर्ट, (16) 24वी डीसी डिजिटल इनपुट, (16) 24V डीसी डिजिटल आउटपुट, 1734 प्वाइंट I/O के माध्यम से 6 I/O विस्तार, 4 ईथरनेट आईपी नोड्स, 24V डीसी पावर, प्वाइंट I/O (1734) बैकप्लेन का उपयोग करता है, 1 जीबी एसडी कार्ड के साथ आता है और 2 जीबी एसडी कार्ड तक का समर्थन कर सकता है.
तकनीकी मापदंड1769-एल16ईआर-बीबी1बी का
| गुण | 1769-एल16ईआर-बीबी1बी |
| आउटपुट | 16 |
| वोल्टेज श्रेणी | 24V डीसी स्रोत |
| ऑपरेटिंग वोल्टेज रेंज |
10...28.8V डीसी 24V डीसी नामांकन |
| आउटपुट विलंब, बंद से चालू | 0.1 एमएस |
| आउटपुट विलंब, चालू से बंद | 0.1 एमएस |
| ऑफ-स्टेट लीकेज करंट, अधिकतम | 0.5 एमए @ 24वी डीसी |
| ऑन-स्टेट करंट, न्यूनतम | प्रति चैनल 1 एमए |
| ऑन-स्टेट वोल्टेज ड्रॉप, अधिकतम | 0.6V डीसी |
| प्रति बिंदु वर्तमान, अधिकतम | 0.5 एक |
| प्रति मॉड्यूल करंट, अधिकतम | 3ए |
| प्रति बिंदु सर्ज करंट, अधिकतम | प्रति बिंदु 100 एमएस के लिए 1 ए, हर 2 सेकंड में दोहराया जा सकता है |
| अलगाव वोल्टेज | 50V डीसी (निरंतर), बुनियादी इन्सुलेशन प्रकार60 सेकंड के लिए 500V एसी पर परीक्षण किया गया, सिस्टम टू फील्डव्यक्तिगत चैनलों के बीच कोई अलगाव नहीं |
| पृथक समूह | कोई नहीं |
| पायलट ड्यूटी रेटिंग | 0.5 ए |
के अनुप्रयोग1769-एल16ईआर-बीबी1बी
रॉकवेल कंट्रोललोगिक्स मॉडल नंबर के साथ एलन-ब्रैडली की एक उन्नत नियंत्रण प्रणाली है1769-एल16ईआर-बीबी1बी.
कॉम्पैक्टलॉगिक्स 5370 और कॉम्पैक्ट गार्डलॉगिक्स 5370 नियंत्रक कैटलॉग नंबर
1769-एल16ईआर-बीबी1बी, 1769-एल18ईआर-बीबी1बी, 1769-एल18ईआरएम-बीबी1बी, 1769-एल18ईआरएम-बीबी1बीके, 1769-एल19ईआर-बीबी1बी, 1769-एल19ईआर-बीबी1बीके, 1769-एल24ईआर-क्यूबी1बी,1769-एल24ईआर-क्यूबीएफसी1बी, 1769-एल24ईआर-क्यूबीएफसी1बीके, 1769-एल27ईआरएम-क्यूबीएफसी1बी, 1769-एल30ईआर, 1769-एल30ईआर-एनएसई, 1769-एल30ईआरके, 1769-एल30ईआरएम,1769-एल30ईआरएमके, 1769-एल30ईआरएमएस, 1769-एल33ईआर,1769-एल33ईआरके, 1769-एल33ईआरएम, 1769-एल33ईआरएमके, 1769-एल33ईआरएमएस, 1769-एल33ईआरएमएसके,1769-एल36ईआरएम, 1769-एल36ईआरएम, 1769-एल37ईआरएम, 1769-एल37ईआरएमके, 1769-एल37ईआरएम, 1769-एल37ईआरएमएसके, 1769-एल38ईआरएम, 1769-एल38ईआरएमके,1769-एल38ईआरएमएस, 1769-एल38ईआरएमएसके
एंबेडेड विद्युत आपूर्तिका1769-एल16ईआर-बीबी1बी
| गुण | 1769-एल16ईआर-बीबी1बी, |
| इनपुट वोल्टेज रेंज | 10...28.8V डीसी |
| इनपुट वोल्टेज, नामांक | 24V डीसी |
| लाइन आवश्यकता (वीडीसी), न्यूनतम | 30वीए |
| उपलब्ध 5V DC पॉइंटबस बैकप्लेन करंट | 1 ए @ 5 वी डीसी |
| वर्तमान ड्रा @ 24V डीसी, फ़ील्ड पावर, अधिकतम | 3 ए(1) |
| आक्रमण, अधिकतम | 10:00 पूर्वाह्न |
| लाइन लॉस राइड-थ्रू | 10 एमएस...10 सेकंड |
| आउटपुट बस वर्तमान क्षमता, अधिकतम | 0.1...3 ए @5वी डीसी |
| लोड करंट, मि | 300 एमए |
| बिजली अपव्यय, अधिकतम | 12 डब्ल्यू |
| शॉर्ट सर्किट सुरक्षा |
आंतरिक फ्यूज प्रतिस्थापन योग्य नहीं |
| अधिक वोल्टता से संरक्षण | हाँ |
कॉम्पैक्टलॉगिक्स 5370 एल1 नियंत्रकों की न्यूनतम रिक्ति आवश्यकताएँ1769-एल16ईआर-बीबी1बी
सामान्य प्रश्न
प्रश्न: रॉकवेल कंट्रोललॉजिक्स के पास क्या प्रमाणीकरण है?
ए: इसमें सीई प्रमाणीकरण है।
प्रश्न: रॉकवेल कंट्रोललॉजिक्स के लिए न्यूनतम ऑर्डर मात्रा क्या है?
ए: न्यूनतम ऑर्डर मात्रा 1 है।
प्रश्न: रॉकवेल कंट्रोललॉजिक्स के लिए पैकेजिंग विवरण क्या है?
ए: पैकेजिंग विवरण कार्टन बॉक्स हैं।
प्रश्न: रॉकवेल कंट्रोललॉजिक्स के लिए भुगतान की शर्तें क्या हैं?
ए: भुगतान की शर्तें टीटी हैं।
