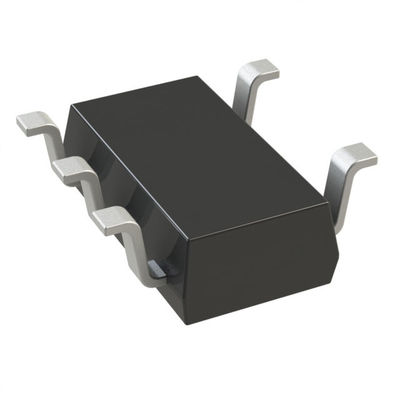

ADA4891-1ARJZ-R7 सामान्य प्रयोजन एम्पलीफायर 1 सर्किट रेल-टू-रेल SOT-23-5
प्रकार | विवरण |
श्रेणी | एकीकृत सर्किट (IC) |
रैखिक | |
एम्पलीफायर | |
उपकरण, ओपी एम्प, बफर एम्प | |
एमएफआर | एनालॉग डिवाइस इंक. |
श्रृंखला | - |
पैकेजिंग | टेप और रील (TR) |
कट टेप (सीटी) | |
एम्पलीफायर प्रकार | सामान्य उद्देश्य |
सर्किटों की संख्या | 1 |
आउटपुट प्रकार | रेल से रेल |
स्लीव दर | 210V/μs |
-3dB बैंडविड्थ | 240 MHz |
वर्तमान - इनपुट पूर्वाग्रह | 2 पीए |
वोल्टेज - इनपुट ऑफसेट | 2.5 एमवी |
वर्तमान - आपूर्ति | 4.4mA |
वर्तमान - आउटपुट/चैनल | 125 एमए |
वोल्टेज - आपूर्ति अवधि (मिनट) | 2.7 वी |
वोल्टेज - आपूर्ति स्पैन (अधिकतम) | 5.5 वी |
परिचालन तापमान | -40°C ~ 125°C |
माउंटिंग प्रकार | सतह माउंट |
पैकेज / मामला | SC-74A, SOT-753 |
आपूर्तिकर्ता उपकरण पैकेज | SOT-23-5 |
मूल उत्पाद संख्या | ADA4891 |
की विशेषताएंADA4891-1ARJZ-R7
ऑटोमोबाइल अनुप्रयोगों के लिए योग्य
उच्च गति और तेजी से जमाव
−3 डीबी बैंडविड्थः 220 मेगाहर्ट्ज (जी = +1)
स्लीव दरः 170 V/μs
0.1% तक स्थिर होने का समयः 28 ns
वीडियो विनिर्देश (G = +2, RL = 150 Ω)
0.1 डीबी लाभ सपाटताः 25 मेगाहर्ट्ज
अंतर लाभ त्रुटिः 0.05%
विभेदक चरण त्रुटिः 0.25°
एकल आपूर्ति ऑपरेशन
व्यापक आपूर्ति रेंजः 2.7V से 5.5V
आपूर्ति रेल के भीतर 50 mV तक आउटपुट स्विंग
कम विकृतिः 79 डीबीसी एसएफडीआर 1 मेगाहर्ट्ज पर
रैखिक आउटपुट करंटः -40 dBc पर 125 mA
कम शक्तिः 4.4 एमए प्रति एम्पलीफायर
ADA4891-1ARJZ-R7 के अनुप्रयोग
ऑटोमोबाइल सूचना मनोरंजन प्रणाली
वाहन चालक सहायता प्रणाली
इमेजरी
उपभोक्ता वीडियो
सक्रिय फ़िल्टर
समाक्षीय केबल ड्राइवर
घड़ी बफर
फोटोड प्रीएम्प
संपर्क छवि सेंसर और बफर
पर्यावरण और निर्यात वर्गीकरणADA4891-1ARJZ-R7
ATTRIBUTE | विवरण |
RoHS स्थिति | ROHS3 अनुरूप |
नमी के प्रति संवेदनशीलता स्तर (MSL) | 1 (असीमित) |
REACH स्थिति | REACH प्रभावित नहीं |
ईसीएन | EAR99 |
HTSUS | 8542.33.0001 |
