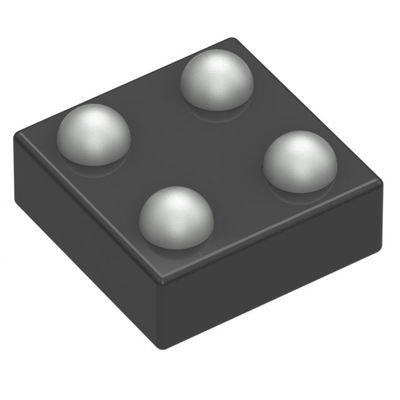

ADP191ACBZ-R7 पावर स्विच/ड्राइवर 1:1 पी-चैनल 500mA 4-WLCSP (0.76x0.76)
प्रकार | विवरण |
श्रेणी | एकीकृत सर्किट (IC) |
बिजली प्रबंधन (पीएमआईसी) | |
बिजली वितरण स्विच, लोड ड्राइवर | |
एमएफआर | एनालॉग डिवाइस इंक. |
श्रृंखला | - |
पैकेजिंग | टेप और रील (TR) |
कट टेप (सीटी) | |
स्विच प्रकार | सामान्य उद्देश्य |
आउटपुट की संख्या | 1 |
अनुपात - इनपुटःआउटपुट | 1:01 |
आउटपुट कॉन्फ़िगरेशन | उच्च पक्ष |
आउटपुट प्रकार | पी-चैनल |
इंटरफेस | चालू/बंद |
वोल्टेज - भार | 1.1V ~ 3.6V |
वोल्टेज - आपूर्ति (Vcc/Vdd) | आवश्यक नहीं |
वर्तमान - आउटपुट (अधिकतम) | 500 एमए |
आरडीएस ऑन (टाइप) | 80mOhm |
इनपुट प्रकार | नॉन-इंवर्टिंग |
विशेषताएं | लोड डिस्चार्ज, स्लीव रेट नियंत्रित |
दोष संरक्षण | - |
परिचालन तापमान | -40°C ~ 125°C (TJ) |
माउंटिंग प्रकार | सतह माउंट |
आपूर्तिकर्ता उपकरण पैकेज | 4-WLCSP (0.76x0.76) |
पैकेज / मामला | 4-WFBGA, WLCSP |
मूल उत्पाद संख्या | ADP191 |
ADP191ACBZ-R7 की विशेषताएं
1.8 V पर 105 mΩ का कम RDSON
आंतरिक आउटपुट डिस्चार्ज प्रतिरोध (ADP191)
टर्न-ऑन स्लीव रेट लिमिटिंग (ADP191)
कम इनपुट वोल्टेज रेंजः 1.1V से 3.6V
500 mA निरंतर कार्य करंट
नियंत्रण तर्क के लिए अंतर्निहित स्तर परिवर्तन जो संचालित किया जा सकता है
1.2 V तर्क द्वारा
कम 2 μA (अधिकतम) ग्राउंड करंट
अल्ट्रालो बंद करंटः <1 μA
अल्ट्रास्मार्ट 0.8 मिमी × 0.8 मिमी, 4-गोला, 0.4 मिमी पिच WLCSP
आवेदनADP191ACBZ-R7
माइक्रोप्रोसेसर प्रणालीप्रबंधक:
मोबाइल फोन
डिजिटल कैमरा और ऑडियो उपकरण
पोर्टेबल और बैटरी संचालित उपकरण
पर्यावरण और निर्यात वर्गीकरणADP191ACBZ-R7
ATTRIBUTE | विवरण |
RoHS स्थिति | ROHS3 अनुरूप |
नमी के प्रति संवेदनशीलता स्तर (MSL) | 1 (असीमित) |
REACH स्थिति | REACH प्रभावित नहीं |
ईसीएन | EAR99 |
HTSUS | 8542.39.0001 |
