| ब्रांड नाम: | Original |
| मॉडल संख्या: | ADP195ACPZ-R7 |
| एमओक्यू: | 1 |
| कीमत: | negotiable |
| प्रसव का समय: | 3-4 दिन |
| भुगतान की शर्तें: | टीटी |
ADP191ACBZ-R7 पावर स्विच/ड्राइवर 1:1 पी-चैनल 500mA 4-WLCSP (0.76x0.76)
| प्रकार | विवरण |
| श्रेणी | एकीकृत सर्किट (IC) |
| बिजली प्रबंधन (पीएमआईसी) | |
| बिजली वितरण स्विच, लोड ड्राइवर | |
| एमएफआर | एनालॉग डिवाइस इंक. |
| श्रृंखला | - |
| पैकेजिंग | टेप और रील (TR) |
| कट टेप (सीटी) | |
| स्विच प्रकार | सामान्य उद्देश्य |
| आउटपुट की संख्या | 1 |
| अनुपात - इनपुटःआउटपुट | 1:01 |
| आउटपुट कॉन्फ़िगरेशन | उच्च पक्ष |
| आउटपुट प्रकार | पी-चैनल |
| इंटरफेस | चालू/बंद |
| वोल्टेज - भार | 1.1V ~ 3.6V |
| वोल्टेज - आपूर्ति (Vcc/Vdd) | आवश्यक नहीं |
| वर्तमान - आउटपुट (अधिकतम) | 1.1ए |
| आरडीएस ऑन (टाइप) | 50mOhm |
| इनपुट प्रकार | नॉन-इंवर्टिंग |
| विशेषताएं | स्लीव रेट नियंत्रित |
| दोष संरक्षण | रिवर्स करंट |
| परिचालन तापमान | -40°C ~ 125°C (TJ) |
| माउंटिंग प्रकार | सतह माउंट |

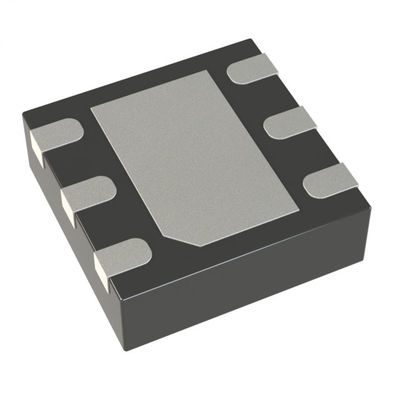

| आपूर्तिकर्ता उपकरण पैकेज | 6-एलएफसीएसपी-यूडी (2x2) |
| पैकेज / मामला | 6-यूडीएफएन एक्सपोज़ेड पैड, सीएसपी |
| मूल उत्पाद संख्या | एडीपी195 |
ADP195ACPZ-R7 की विशेषताएं
प्रतिरोध पर अल्ट्रालो (RDSON)
50 mΩ @ 3.6 V
55 mΩ @ 2.5 V
65 mΩ @ 1.8 V
100 mΩ @ 1.2 V
इनपुट वोल्टेज रेंजः 1.1V से 3.6V
1.1 अधिकतम निरंतर कार्य करंट
निम्न सक्षम नियंत्रण तर्क सीमा से संचालित किया जा सकता है
1.2 वी से 3.3 वी तक
कम 1 μA (सामान्य) ग्राउंड करंट @ 1.8 V
कम 4 μA (अधिकतम) रिवर्स करंट @ 3.6 V
अल्ट्रालो बंद करंटः 0.7 μA (सामान्य) @ 1.8 V
रिवर्स करंट ब्लॉक
छोटे 4-गोले वाले वेफर स्तर चिप स्केल पैकेज (WLCSP)
1.0 मिमी × 1.0 मिमी, 0.5 मिमी पिच
लघु 6-लीड लीड फ्रेम चिप स्केल पैकेज (LFCSP)
2.0 मिमी × 2.0 मिमी × 0.55 मिमी, 0.65 मिमी पिच
आवेदनADP191ACBZ-R7
मोबाइल फोन
डिजिटल कैमरा और ऑडियो उपकरण
जीपीएस उपकरण
व्यक्तिगत मीडिया प्लेयर
पोर्टेबल और बैटरी संचालित उपकरण
पर्यावरण और निर्यात वर्गीकरणADP195ACPZ-R7
| ATTRIBUTE | विवरण |
| RoHS स्थिति | ROHS3 अनुरूप |
| नमी के प्रति संवेदनशीलता स्तर (MSL) | 1 (असीमित) |
| REACH स्थिति | REACH प्रभावित नहीं |
| ईसीएन | EAR99 |
| HTSUS | 8542.39.0001 |
|
|
