| ब्रांड नाम: | Original |
| मॉडल संख्या: | ACS733KLATR-40AB-T |
| एमओक्यू: | 1 |
| कीमत: | negotiable |
| प्रसव का समय: | 3-4 दिन |
| भुगतान की शर्तें: | टीटी |

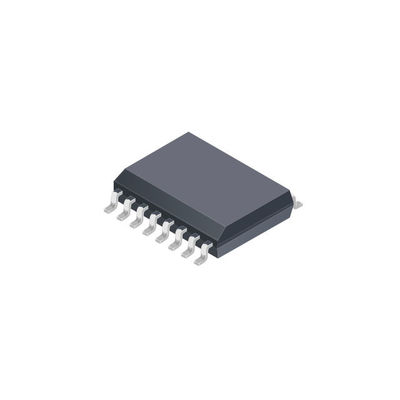

ACS733KLATR-40AB-T वर्तमान सेंसर 40A 1 चैनल हॉल प्रभाव अंतर द्विदिशात्मक
| प्रकार | विवरण |
| श्रेणी | सेंसर, ट्रांसड्यूसर |
| वर्तमान सेंसर | |
| एमएफआर | एलेग्रो माइक्रोसिस्टम्स |
| श्रृंखला | - |
| पैकेजिंग | टेप और रील (TR) |
| कट टेप (सीटी) | |
| मापने के लिए | एसी/डीसी |
| सेंसर प्रकार | हॉल प्रभाव, अंतर |
| वर्तमान - संवेदन | 40A |
| चैनलों की संख्या | 1 |
| आउटपुट | अनुपात, वोल्टेज |
| संवेदनशीलता | 33mV/A |
| आवृत्ति | 1MHz |
| रैखिकता | ±0.5% |
| सटीकता | ±1.7% |
| वोल्टेज - आपूर्ति | 3.14V ~ 3.46V |
| प्रतिक्रिया समय | 200 एनएस |
| वर्तमान - आपूर्ति (अधिकतम) | 35mA |
| परिचालन तापमान | -40°C ~ 125°C |
| ग्रेड | मोटर वाहन |
| योग्यता | AEC-Q100 |
| ध्रुवीकरण | द्विदिशात्मक |
| माउंटिंग प्रकार | सतह माउंट |
| पैकेज / मामला | 16-SOIC (0.295", 7.50 मिमी चौड़ाई) |
| आपूर्तिकर्ता उपकरण पैकेज | 16-एसओआईसी |
| मूल उत्पाद संख्या | ACS733 |
ACS733KLATR-40AB-T की विशेषताएं
• AEC-Q100 ऑटोमोटिव योग्य
• उच्च बैंडविड्थ, 1 मेगाहर्ट्ज एनालॉग आउटपुट
• अंतर हॉल संवेदन सामान्य मोड क्षेत्रों को अस्वीकार करता है
• उच्च-अलगाव SOIC16 व्यापक शरीर पैकेज उच्च वोल्टेज अनुप्रयोगों के लिए गैल्वानिक अलगाव प्रदान करता है
• एकीकृत ढाल वस्तुतः वर्तमान कंडक्टर से मरने के लिए क्षमतात्मक युग्मन को समाप्त करती है, उच्च डीवीडी / डीटी ट्रांजिट के कारण आउटपुट शोर को काफी कम करती है
• उद्योग के अग्रणी शोर प्रदर्शन के साथ बहुत बेहतर बैंडविड्थ के माध्यम से स्वामित्व वर्धक और फिल्टर डिजाइन
• UL60950-1 (संस्करण 2) प्रमाणित
□ डायलेक्ट्रिक शक्ति वोल्टेज = 3.6 kVRMS
□ मूल अलगाव कार्य वोल्टेज = 616 वीआरएमएस
• तेजी से और बाहरी रूप से विन्यस्त अतिप्रवाह दोष का पता लगाने
• 1 mΩ प्राथमिक कंडक्टर प्रतिरोध कम शक्ति हानि और उच्च इनरश करंट का सामना करने की क्षमता के लिए
• 3.3 वी और 5 वी एकल आपूर्ति संचालन के लिए विकल्प
• एसी और डीसी धारा के अनुपात में आउटपुट वोल्टेज
• बेहतर सटीकता के लिए कारखाने-ट्रिम्ड संवेदनशीलता और शांत आउटपुट वोल्टेज
• लगभग शून्य चुंबकीय हिस्टेरिसिस
• आपूर्ति वोल्टेज से अनुपातिक आउटपुट
आवेदनACS733KLATR-40AB-T
ACS732 और ACS733 AllegroTM से उच्च बैंडविड्थ वर्तमान सेंसर आईसी की एक नई पीढ़ी हैं। ये उपकरण एक कॉम्पैक्ट, तेजी से,डीसी/डीसी कन्वर्टर्स और अन्य स्विचिंग पावर अनुप्रयोगों में उच्च आवृत्ति धाराओं के माप के लिए सटीक समाधानएसीएस 732 और एसीएस 733 उच्च अलगाव, उच्च बैंडविड्थ हॉल प्रभाव-आधारित करंट सेंसिंग प्रदान करते हैं।
ये विशेषताएं उन्हें उच्च वोल्टेज पर चलने वाले अनुप्रयोगों में उच्च आवृत्ति ट्रांसफार्मर और वर्तमान ट्रांसफार्मर प्रतिस्थापन के लिए आदर्श रूप से उपयुक्त बनाती हैं।
पर्यावरण और निर्यात वर्गीकरणACS733KLATR-40AB-T
| ATTRIBUTE | विवरण |
| RoHS स्थिति | ROHS3 अनुरूप |
| नमी के प्रति संवेदनशीलता स्तर (MSL) | 3 (168 घंटे) |
| REACH स्थिति | REACH प्रभावित नहीं |
| ईसीएन | EAR99 |
| HTSUS | 8542.39.0001 |
|
|
