| ब्रांड नाम: | Original |
| मॉडल संख्या: | 5M2210ZF324C5N |
| एमओक्यू: | 1 |
| कीमत: | negotiable |
| प्रसव का समय: | 3-4 दिन |
| भुगतान की शर्तें: | टीटी |

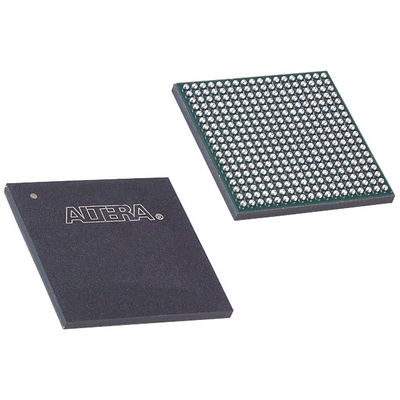

5M2210ZF324C5N IC CPLD 1700MC 7NS 324FBGA I/O 271 मैक्रोसेल 1700
| प्रकार | विवरण |
| श्रेणी | एकीकृत सर्किट (IC) |
| सम्मिलित | |
| सीपीएलडी (कम्प्लेक्स प्रोग्राम करने योग्य लॉजिक डिवाइस) | |
| निर्माता | इंटेल |
| श्रृंखला | MAX® V |
| पैकेजिंग | ट्रे |
| प्रोग्राम करने योग्य प्रकार | सिस्टम प्रोग्राम करने योग्य में |
| विलंब समय tpd(1) अधिकतम | 7 एनएस |
| वोल्टेज आपूर्ति - आंतरिक | 1.71V ~ 1.89V |
| तार्किक तत्वों/ब्लॉकों की संख्या | 2210 |
| मैक्रोसेल की संख्या | 1700 |
| I/O की संख्या | 271 |
| परिचालन तापमान | 0°C ~ 85°C (TJ) |
| माउंटिंग प्रकार | सतह माउंट |
| पैकेज / मामला | 324-LBGA |
| आपूर्तिकर्ता उपकरण पैकेज | 324-एफबीजीए (19x19) |
| मूल उत्पाद संख्या | 5M2210Z |
की विशेषताएं5M2210ZF324C5N
■ कम लागत, कम शक्ति और गैर-अस्थिर सीपीएलडी वास्तुकला
■ इंस्टेंट-ऑन (0.5 एमएस या उससे कम) कॉन्फ़िगरेशन समय
■ स्टैंडबाय करंट कम से कम 25 μA और तेजी से पावर-डाउन/रीसेट ऑपरेशन
■ तेजी से प्रसार विलंब और घड़ी से आउटपुट समय
■ आंतरिक थरथरानवाला
■ 200 एमबीपीएस तक की डेटा दर के साथ अनुकरण आरएसडीएस आउटपुट समर्थन
■ 304 एमबीपीएस तक की डेटा दर के साथ अनुकरण एलवीडीएस आउटपुट समर्थन
■ चार वैश्विक घड़ियाँ जिनमें दो घड़ियाँ लॉजिक एरे ब्लॉक (LAB) पर उपलब्ध हैं
■ उपयोगकर्ता फ्लैश मेमोरी ब्लॉक 8 Kbits तक के लिए गैर-विलायक भंडारण के लिए 1000 तक पढ़ने/लिखने के चक्र के साथ
■ डिवाइस कोर के लिए एकल 18-वोल्ट बाहरी आपूर्ति
■ मल्टीवोल्ट आई/ओ इंटरफेस 3.3-वोल्ट, 2.5-वोल्ट, 1.8-वोल्ट, 1.5-वोल्ट और 1.2-वोल्ट लॉजिक स्तरों का समर्थन करता है
■ बस-अनुकूल वास्तुकला जिसमें प्रोग्राम करने योग्य स्लेव दर, ड्राइव शक्ति, बस-हॉल और प्रोग्राम करने योग्य पुल-अप प्रतिरोध शामिल हैं
■ श्मिट ट्रिगर जो शोर सहिष्णु इनपुट को सक्षम करते हैं (पिन पर प्रोग्राम करने योग्य)
आवेदन5M2210ZF324C5N
■ आई/ओ पूरी तरह से पीसीआई-एसआईजीडी पीसीआई लोकल बस स्पेसिफिकेशन के अनुरूप हैं, 3.3-वोल्ट ऑपरेशन के लिए संशोधन 2.2
■ हॉट सॉकेट के अनुरूप
■ अंतर्निहित JTAG BST सर्किट IEEE Std के अनुरूप1149.1-1990
पर्यावरण और निर्यात वर्गीकरण5M2210ZF324C5N
| ATTRIBUTE | विवरण |
| RoHS स्थिति | RoHS अनुरूप |
| नमी के प्रति संवेदनशीलता स्तर (MSL) | 3 (168 घंटे) |
| REACH स्थिति | REACH प्रभावित नहीं |
| ईसीएन | 3A991D |
| HTSUS | 8542.39.0001 |
|
|
