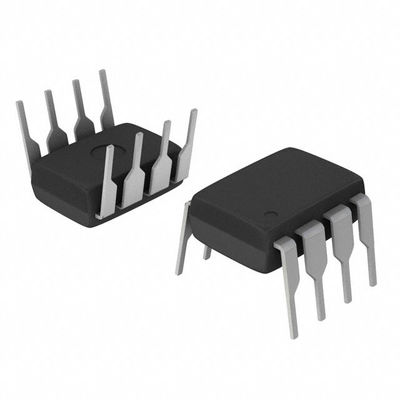

HCPL-2611-020E लॉजिक आउटपुट ऑप्टोइसोलेटर 10MBd Schottky Clamped 5000Vrms 15kV/μs
प्रकार | विवरण |
श्रेणी | अलगावकर्ता |
ऑप्टोइसोलेटर | |
लॉजिक आउटपुट ऑप्टोइसोलेटर | |
निर्माता | ब्रॉडकॉम लिमिटेड |
श्रृंखला | - |
पैकेजिंग | ट्यूब |
भाग की स्थिति | सक्रिय |
चैनलों की संख्या | 1 |
इनपुट - पृष्ठ 1/पृष्ठ 2 | 1/0 |
वोल्टेज - अलगाव | 5000Vrms |
सामान्य मोड अस्थायी प्रतिरक्षा (मिन) | 15kV/μs |
इनपुट प्रकार | डीसी |
आउटपुट प्रकार | खुला कलेक्टर, Schottky क्लैंप |
वर्तमान - आउटपुट/चैनल | 50 एमए |
डेटा दर | 10 एमबीडी |
प्रजनन विलंब tpLH / tpHL (अधिकतम) | 100 एन, 100 एन |
उदय / पतन समय (प्रकार) | 24n, 10n |
वोल्टेज - आगे (Vf) (प्रकार) | 1.5V |
वर्तमान - सीसी फॉरवर्ड (यदि) (अधिकतम) | 20mA |
वोल्टेज - आपूर्ति | 4.5V ~ 5.5V |
परिचालन तापमान | -40°C ~ 85°C |
माउंटिंग प्रकार | छेद से |
पैकेज / मामला | 8-डीआईपी (0.300", 7.62 मिमी) |
आपूर्तिकर्ता उपकरण पैकेज | 8-डीआईपी |
मूल उत्पाद संख्या | एचसीपीएल-2611 |
की विशेषताएंHCPL-2611-020E
* 15 kV/μs न्यूनतम कॉमन मोड रिजेक्शन (CMR)
VCM= HCNW2611, HCPL-2611, HCPL-4661, HCPL-0611, HCPL-0661 के लिए 1 kV
* उच्च गतिः 10 एमबीपीडी विशिष्ट
* LSTTL/TTL संगत
* कम इनपुट करंट क्षमताः 5 एमए
* औद्योगिक तापमान पर गारंटीकृत एसी और डीसी प्रदर्शनः ¥40°C से +85°C
* 8-पिन डीआईपी, एसओआईसी-8, वाइडबॉडी पैकेज में उपलब्ध है
* स्ट्रोबल आउटपुट (केवल एकल चैनल उत्पाद)
* सुरक्षा अनुमोदन
यूएल मान्यता प्राप्त 1 मिनट के लिए 3750 Vrms और
5000 Vrms प्रति UL1577 CSA अनुमोदित 1 मिनट के लिए
(5000 Vrms/1 मिनट रेटिंग HCNW137/26X1 के लिए है
और विकल्प 020 [6N137, HCPL-2601/11/30/31,
केवल HCPL-4661] उत्पाद)
IEC/EN/DIN EN 60747-5-5 के साथ अनुमोदित
VIORM = 567 Vपीक 06xx विकल्प 060 के लिए
6N137/26xx विकल्प 060 के लिए 630 Vपीक
HCNW137/26x1 के लिए VIORM =1414 Vपीक
* MIL-PRF-38534 हेर्मेटिक संस्करण उपलब्ध है
* (HCPL-56xx/66xx)
आवेदनHCPL-2611-020E
* पृथक लाइन रिसीवर
* कंप्यूटर-परिधीय इंटरफ़ेस
* माइक्रोप्रोसेसर सिस्टम इंटरफेस
* A/D, D/A रूपांतरण के लिए डिजिटल अलगाव
* स्विचिंग पावर सप्लाई
* उपकरण इनपुट/आउटपुट अलगाव
* ग्राउंड लूप का उन्मूलन
* पल्स ट्रांसफार्मर प्रतिस्थापन
* मोटर ड्राइव में पावर ट्रांजिस्टर अलगाव
* उच्च गति तर्क प्रणालियों का अलगाव
पर्यावरण और निर्यात वर्गीकरणHCPL-2611-020E
ATTRIBUTE | विवरण |
RoHS स्थिति | ROHS3 अनुरूप |
नमी के प्रति संवेदनशीलता स्तर (MSL) | 1 (असीमित) |
REACH स्थिति | REACH प्रभावित नहीं |
ईसीएन | EAR99 |
HTSUS | 8541.49.8000 |
