HCPL-2611-020E लॉजिक आउटपुट ऑप्टोइसोलेटर 10MBd Schottky Clamped 5000Vrms 15kV/μs
| प्रकार | विवरण |
| श्रेणी | एकीकृत सर्किट (IC) |
| सम्मिलित | |
| एफपीजीए (फील्ड प्रोग्राम करने योग्य गेट सरणी) | |
| एमएफआर | लैटिस सेमीकंडक्टर कॉर्पोरेशन |
| श्रृंखला | LA-ECP5 |
| पैकेजिंग | ट्रे |
| LAB/CLB की संख्या | 3000 |
| तार्किक तत्वों/कोशिकाओं की संख्या | 24000 |
| कुल रैम बिट्स | 1032192 |
| I/O की संख्या | 197 |
| वोल्टेज - आपूर्ति | 1.04V ~ 1.155V |
| माउंटिंग प्रकार | सतह माउंट |
| परिचालन तापमान | -40°C ~ 125°C (TJ) |

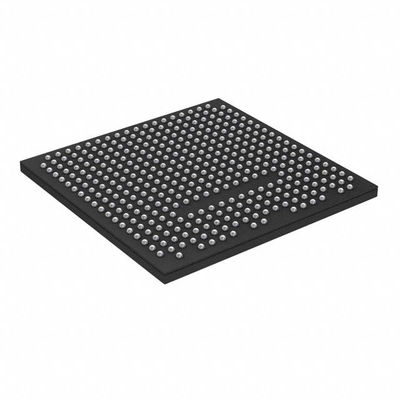

| पैकेज / मामला | 381-FBGA |
| आपूर्तिकर्ता उपकरण पैकेज | 381-सीएबीजीए (17x17) |
| मूल उत्पाद संख्या | LAE5UM-25 |
की विशेषताएंLAE5UM-25F-7BG381E
* सिस्टम एकीकरण में वृद्धि के लिए उच्च तर्क घनत्व
* 12K से 44K LUT
* 197 से 203 उपयोगकर्ता प्रोग्राम करने योग्य आई/ओ
* एम्बेडेड SERDES
* 270 Mb/s, 3.2 Gb/s तक, SERDES इंटरफ़ेस (ECP5UM ऑटोमोटिव)
* RDR (1.62 Gb/s) और HDR (2.7 Gb/s) में eDP का समर्थन करता है
* प्रति डिवाइस चार चैनल तकः पीसीआई एक्सप्रेस,ईथरनेट (1GbE, XAUI, और SGMII,), और CPRI
* sysDSPTM
* पूरी तरह से कैस्केडेबल स्लाइस आर्किटेक्चर
* उच्च प्रदर्शन के लिए 12 से 160 स्लाइस गुणा और संचित करें
* शक्तिशाली 54-बिट एएलयू संचालन
* समय विभाजन मल्टीप्लेक्सिंग मैक साझाकरण
* गोल करना और काटना
* प्रत्येक स्लाइस समर्थन करता है
* आधा 36 x 36, दो 18 x 18 या चार 9 x 9 गुणक
* उन्नत 18 x 36 MAC और 18 x 18 गुणन- गुणन- संचय (MMAC) ऑपरेशन
* लचीले मेमोरी संसाधन
* 1.944 एमबी तक sysMEMTM एम्बेडेड ब्लॉक रैम (EBR)
* 194K से 351K बिट तक वितरित रैम
* sysCLOCK एनालॉग PLL और DLL
* LAE5-45 में चार DLL और चार PLL; LAE5-25 और LAE5-12 में दो DLL और दो PLL
* पूर्व-इंजीनियर स्रोत सिंक्रोनस I/O
* आई/ओ सेल में डीडीआर रजिस्टर
* विशेष रीड/राइट लेवलिंग कार्यक्षमता
* समर्पित गियर लॉजिक
* स्रोत सिंक्रोन मानक समर्थन
* ADC/DAC, 7:1 LVDS, XGMII
* हाई स्पीड एडीसी/डीएसी डिवाइस
* DQS तर्क के साथ समर्पित DDR2/DDR3 और LPDDR2/LPDDR3 मेमोरी समर्थन, 800 Mb/s तक डेटा दर
* प्रोग्राम करने योग्य sysI/OTM बफर व्यापक समर्थन करता है
इंटरफेस की श्रेणी
* चिप पर समाप्ति
* LVTTL और LVCMOS 33/ 25/18/15/12
* SSTL 18/15 I, II
* HSUL12
* एलवीडीएस, बस-एलवीडीएस, एलवीपीईसीएल, आरएसडीएस, एमएलवीडीएस
* उप-एलवीडीएस और एसएलवीएस, एमआईपीआई डी-पीएचवाई इनपुट इंटरफेस
* लचीला उपकरण विन्यास
* कॉन्फ़िगरेशन आई/ओ के लिए साझा बैंक
* एसपीआई बूट फ्लैश इंटरफ़ेस
* डबल-बूट छवियों का समर्थन
* स्लेव एसपीआई
* सरल क्षेत्र अद्यतन के लिए TransFRTM I/O
* एकल घटना विकार (एसईयू) को कम करने के लिए समर्थन
* सॉफ्ट त्रुटि का पता लगाएं ️ एम्बेडेड हार्ड मैक्रो
* उपयोगकर्ता के संचालन को रोकने के बिना सॉफ्ट त्रुटि सुधार
* सॉफ्ट एरर इंजेक्शन सिस्टम एरर हैंडलिंग को डिबग करने के लिए एसईयू इवेंट का अनुकरण करें
* सिस्टम स्तर का समर्थन
* आईईईई 1149.1 और आईईईई 1532 अनुरूप
* तर्क विश्लेषक प्रकट करें
* आरंभिकरण और सामान्य उपयोग के लिए ऑन-चिप ऑसिलेटर
* 1.1 V कोर पावर सप्लाई
विवरणLAE5UM-25F-7BG381E
एफपीजीए उपकरणों के ईसीपी5 ऑटोमोटिव परिवार को उच्च प्रदर्शन सुविधाओं जैसे
एक उन्नत डीएसपी वास्तुकला, उच्च गति SERDES और एक में उच्च गति स्रोत सिंक्रोनस इंटरफेस
किफायती एफपीजीए कपड़े।
पर्यावरण और निर्यात वर्गीकरणLAE5UM-25F-7BG381E
| ATTRIBUTE | विवरण |
| RoHS स्थिति | ROHS3 अनुरूप |
| नमी के प्रति संवेदनशीलता स्तर (MSL) | 3 (168 घंटे) |
| REACH स्थिति | REACH प्रभावित नहीं |
| ईसीएन | EAR99 |
| HTSUS | 8542.39.0001 |
