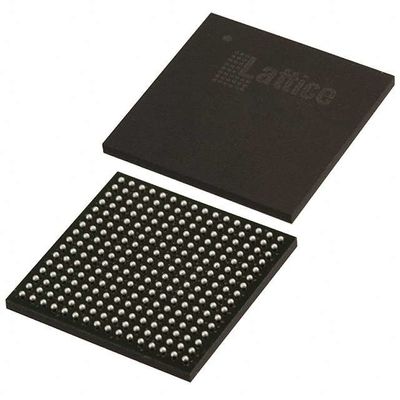

LCMXO2-1200UHC-4FTG256I फील्ड प्रोग्राम करने योग्य गेट सरणी (FPGA) IC 79 65536 1280
| प्रकार | विवरण |
| श्रेणी | एकीकृत सर्किट (IC) |
| सम्मिलित | |
| एफपीजीए (फील्ड प्रोग्राम करने योग्य गेट सरणी) | |
| एमएफआर | लैटिस सेमीकंडक्टर कॉर्पोरेशन |
| श्रृंखला | MachXO2 |
| पैकेजिंग | ट्रे |
| LAB/CLB की संख्या | 160 |
| तार्किक तत्वों/कोशिकाओं की संख्या | 1280 |
| कुल रैम बिट्स | 75776 |
| I/O की संख्या | 206 |
| वोल्टेज - आपूर्ति | 2.375V ~ 3.465V |
| माउंटिंग प्रकार | सतह माउंट |
| परिचालन तापमान | -40°C ~ 100°C (TJ) |
| पैकेज / मामला | 256-LBGA |
| आपूर्तिकर्ता उपकरण पैकेज | 256-एफटीबीजीए (17x17) |
| मूल उत्पाद संख्या | LCMXO2-1200 |
की विशेषताएंLCMXO2-1200UHC-4FTG256I
प्रशासकः
• ऑन-चिप यूजर फ्लैश मेमोरी
• उपयोगकर्ता फ्लैश मेमोरी का 256 केबीट तक
• 100,000 लेखन चक्र
• WISHBONE, SPI, I2C और JTAG इंटरफेस के माध्यम से सुलभ
• सॉफ्ट प्रोसेसर PROM या फ्लैश मेमोरी के रूप में इस्तेमाल किया जा सकता है
• पूर्व-इंजीनियर स्रोत सिंक्रोनस आई/ओ
• आई/ओ सेल में डीडीआर रजिस्टर
• समर्पित गियर लॉजिक
• 7:1 डिस्प्ले आई/ओ के लिए गियरिंग
• सामान्य डीडीआर, डीडीआरएक्स2, डीडीआरएक्स4
• DQS समर्थन के साथ समर्पित DDR/DDR2/LPDDR मेमोरी
• उच्च प्रदर्शन, लचीला I/O बफर
• प्रोग्राम करने योग्य sysIOTM बफर इंटरफेस की एक विस्तृत श्रृंखला का समर्थन करता हैः
LVCMOS 3.3/2.5/1.8/1.5/1.2
LVTTL
पीसीआई
LVDS, Bus-LVDS, MLVDS, RSDS, LVPECL
SSTL 25/18
HSTL 18
श्मिट ट्रिगर इनपुट, 0.5 वी तक हिस्टेरिसिस
• आई/ओ गर्म सॉकेटिंग का समर्थन करता है
• चिप पर अंतर समाप्ति
• प्रोग्राम करने योग्य पुल-अप या पुल-डाउन मोड
• चिप पर लचीली घड़ी
• आठ मुख्य घड़ियाँ
• उच्च गति वाले I/O इंटरफेस के लिए अधिकतम दो किनारा घड़ी (केवल ऊपरी और निचले पक्ष)
• अंश-एन आवृत्ति संश्लेषण के साथ प्रति उपकरण दो एनालॉग पीएलएल तक
व्यापक इनपुट आवृत्ति रेंज (7 मेगाहर्ट्ज से 400 मेगाहर्ट्ज)
• अस्थिर, अनंत रूप से पुनः संगठित
• तुरंत चालू होने वाला ∙ माइक्रोसेकंड में चालू हो जाता है
• एकल चिप, सुरक्षित समाधान
• JTAG, SPI या I2C के माध्यम से प्रोग्राम करने योग्य
• गैर अस्थिर स्मृति के पृष्ठभूमि प्रोग्रामिंग का समर्थन करता है
• बाहरी एसपीआई मेमोरी के साथ वैकल्पिक दोहरी बूट
• ट्रांसएफआरटीएम पुनर्संरचना
• प्रणाली के संचालन के दौरान इन-फील्ड लॉजिक अपडेट
आवेदनLCMXO2-1200UHC-4FTG256I
मैचएक्सओ2 उपकरण 65 एनएम गैर-विलायक कम शक्ति प्रक्रिया पर डिज़ाइन किए गए हैं।डिवाइस आर्किटेक्चर में कई विशेषताएं हैं जैसे प्रोग्राम करने योग्य कम स्विंग अंतर I/O और I/O बैंक को बंद करने की क्षमता, ऑन-चिप पीएलएल और ऑसिलेटर गतिशील रूप से।
पर्यावरण और निर्यात वर्गीकरणLCMXO2-1200UHC-4FTG256I
| ATTRIBUTE | विवरण |
| RoHS स्थिति | ROHS3 अनुरूप |
| नमी के प्रति संवेदनशीलता स्तर (MSL) | 3 (168 घंटे) |
| REACH स्थिति | REACH प्रभावित नहीं |
| ईसीएन | 3A991D |
| HTSUS | 8542.39.0001 |
