| ब्रांड नाम: | Original |
| मॉडल संख्या: | LCMXO2-4000HC-4BG332C |
| एमओक्यू: | 1 |
| कीमत: | negotiable |
| प्रसव का समय: | 3-4 दिन |
| भुगतान की शर्तें: | टीटी |

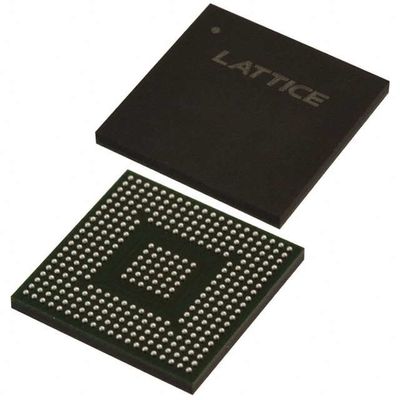

LCMXO2-4000HC-4BG332C फील्ड प्रोग्राम करने योग्य गेट सरणी IC 274 94208 4320 332-FBGA
| प्रकार | विवरण |
| श्रेणी | एकीकृत सर्किट (IC) |
| सम्मिलित | |
| एफपीजीए (फील्ड प्रोग्राम करने योग्य गेट सरणी) | |
| एमएफआर | लैटिस सेमीकंडक्टर कॉर्पोरेशन |
| श्रृंखला | MachXO2 |
| पैकेजिंग | ट्रे |
| LAB/CLB की संख्या | 540 |
| तार्किक तत्वों/कोशिकाओं की संख्या | 4320 |
| कुल रैम बिट्स | 94208 |
| I/O की संख्या | 274 |
| वोल्टेज - आपूर्ति | 2.375V ~ 3.465V |
| माउंटिंग प्रकार | सतह माउंट |
| परिचालन तापमान | 0°C ~ 85°C (TJ) |
| पैकेज / मामला | 332-एफबीजीए |
| आपूर्तिकर्ता उपकरण पैकेज | 332-सीएबीजीए (17x17) |
| मूल उत्पाद संख्या | LCMXO2-4000 |
की विशेषताएंLCMXO2-4000HC-4BG332C
• एम्बेडेड और वितरित मेमोरी
• 240 kbits तक sysMEMTM एम्बेडेड ब्लॉक रैम
• 54 केबीट तक वितरित रैम
• समर्पित FIFO नियंत्रण तर्क
• ऑन-चिप यूजर फ्लैश मेमोरी
• उपयोगकर्ता फ्लैश मेमोरी का 256 केबीट तक
• 100,000 लेखन चक्र
• WISHBONE, SPI, I2C और JTAG इंटरफेस के माध्यम से सुलभ
• सॉफ्ट प्रोसेसर PROM या फ्लैश मेमोरी के रूप में इस्तेमाल किया जा सकता है
• पूर्व-इंजीनियर स्रोत सिंक्रोनस आई/ओ
• आई/ओ सेल में डीडीआर रजिस्टर
• समर्पित गियर लॉजिक
• 7:1 डिस्प्ले आई/ओ के लिए गियरिंग
• सामान्य डीडीआर, डीडीआरएक्स2, डीडीआरएक्स4
• DQS समर्थन के साथ समर्पित DDR/DDR2/LPDDR मेमोरी
• उच्च प्रदर्शन, लचीला I/O बफर
• प्रोग्राम करने योग्य sysIOTM बफर इंटरफेस की एक विस्तृत श्रृंखला का समर्थन करता हैः
LVCMOS 3.3/2.5/1.8/1.5/1.2
LVTTL
पीसीआई
LVDS, Bus-LVDS, MLVDS, RSDS, LVPECL
SSTL 25/18
HSTL 18
श्मिट ट्रिगर इनपुट, 0.5 वी तक हिस्टेरिसिस
• आई/ओ गर्म सॉकेटिंग का समर्थन करता है
• चिप पर अंतर समाप्ति
• प्रोग्राम करने योग्य पुल-अप या पुल-डाउन मोड
विवरणLCMXO2-4000HC-4BG332C
Lattice कई पूर्व-इंजीनियर आईपी (बौद्धिक संपदा) LatticeCORETM मॉड्यूल प्रदान करता है, जिनमें कई शामिल हैं
संदर्भ डिजाइनों को निःशुल्क लाइसेंस दिया गया है, जो MachXO2 PLD परिवार के लिए अनुकूलित है।
मूल आईपी कोर को मानकीकृत ब्लॉक के रूप में, उपयोगकर्ता अपने डिजाइन के अद्वितीय पहलुओं पर ध्यान केंद्रित करने के लिए स्वतंत्र हैं, जिससे उनकी उत्पादकता बढ़ जाती है।
पर्यावरण और निर्यात वर्गीकरणLCMXO2-4000HC-4BG332C
| ATTRIBUTE | विवरण |
| RoHS स्थिति | ROHS3 अनुरूप |
| नमी के प्रति संवेदनशीलता स्तर (MSL) | 3 (168 घंटे) |
| REACH स्थिति | REACH प्रभावित नहीं |
| ईसीएन | 3A991D |
| HTSUS | 8542.39.0001 |
|
|
