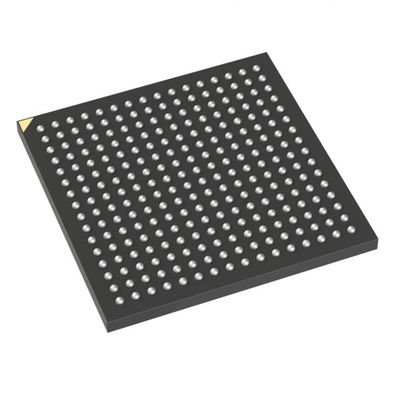

LCMXO2-4000HE-4BG256C फील्ड प्रोग्राम करने योग्य गेट सरणी IC 206 94208 4320 256-LFBGA
| प्रकार | विवरण |
| श्रेणी | एकीकृत सर्किट (IC) |
| सम्मिलित | |
| एफपीजीए (फील्ड प्रोग्राम करने योग्य गेट सरणी) | |
| एमएफआर | लैटिस सेमीकंडक्टर कॉर्पोरेशन |
| श्रृंखला | MachXO2 |
| पैकेजिंग | ट्रे |
| LAB/CLB की संख्या | 540 |
| तार्किक तत्वों/कोशिकाओं की संख्या | 4320 |
| कुल रैम बिट्स | 94208 |
| I/O की संख्या | 206 |
| वोल्टेज - आपूर्ति | 1.14V ~ 1.26V |
| माउंटिंग प्रकार | सतह माउंट |
| परिचालन तापमान | 0°C ~ 85°C (TJ) |
| पैकेज / मामला | 256-LFBGA |
| आपूर्तिकर्ता उपकरण पैकेज | 256-सीएबीजीए (14x14) |
| मूल उत्पाद संख्या | LCMXO2-4000 |
की विशेषताएंLCMXO2-4000HE-4BG256C
• अस्थिर, अनंत रूप से पुनः संगठित
• तुरंत चालू होने वाला ∙ माइक्रोसेकंड में चालू हो जाता है
• एकल चिप, सुरक्षित समाधान
• JTAG, SPI या I2C के माध्यम से प्रोग्राम करने योग्य
• गैर अस्थिर स्मृति के पृष्ठभूमि प्रोग्रामिंग का समर्थन करता है
• बाहरी एसपीआई मेमोरी के साथ वैकल्पिक दोहरी बूट
• ट्रांसएफआरटीएम पुनर्संरचना
• प्रणाली के संचालन के दौरान इन-फील्ड लॉजिक अपडेट
• सिस्टम स्तर पर बेहतर समर्थन
• ऑन-चिप कठोर कार्यः SPI, I2C, टाइमर/काउंटर
• 5.5% सटीकता के साथ ऑन-चिप ऑसिलेटर
• सिस्टम ट्रैकिंग के लिए अद्वितीय TraceID
• एक बार प्रोग्राम करने योग्य (ओटीपी) मोड
• विस्तारित कार्य सीमा के साथ एकल बिजली आपूर्ति
• आईईईई मानक 1149.1 सीमा स्कैन
• आईईईई 1532 अनुरूप इन-सिस्टम प्रोग्रामिंग
• आई/ओ गर्म सॉकेटिंग का समर्थन करता है
• चिप पर अंतर समाप्ति
• प्रोग्राम करने योग्य पुल-अप या पुल-डाउन मोड
• चिप पर लचीली घड़ी
• आठ मुख्य घड़ियाँ
• उच्च गति वाले I/O इंटरफेस के लिए अधिकतम दो किनारा घड़ी (केवल ऊपरी और निचले पक्ष)
• अंश-एन आवृत्ति संश्लेषण के साथ प्रति उपकरण दो एनालॉग पीएलएल तक
व्यापक इनपुट आवृत्ति रेंज (7 मेगाहर्ट्ज से 400 मेगाहर्ट्ज)
विवरणLCMXO2-4000HE-4BG256C
MachXO2 PLDs अंतरिक्ष से लेकर उन्नत हेलोजन मुक्त पैकेज की एक विस्तृत श्रृंखला में उपलब्ध हैं
23 मिमी x 23 मिमी fpBGA के लिए 2.5 मिमी x 2.5 मिमी WLCSP की बचत। MachXO2 डिवाइस घनत्व प्रवास का समर्थन करते हैं
तालिका 1-1 में एलयूटी घनत्व, पैकेज और आई/ओ विकल्प, साथ ही अन्य प्रमुख
मापदंड
पर्यावरण और निर्यात वर्गीकरणLCMXO2-4000HE-4BG256C
| ATTRIBUTE | विवरण |
| RoHS स्थिति | ROHS3 अनुरूप |
| नमी के प्रति संवेदनशीलता स्तर (MSL) | 3 (168 घंटे) |
| REACH स्थिति | REACH प्रभावित नहीं |
| ईसीएन | 3A991D |
| HTSUS | 8542.39.0001 |
